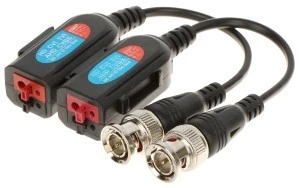

TR-1D-HD*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 250m @ 720p / 150m @ 1080p (skrętka komputerowa 5e kategorii) oraz eliminuje zakłócenia niesymetryczne.
Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
SPECYFIKACJA
W opakowaniu: 2 szt. Podana cena za opakowanie
Standard:
AHD - 8 Mpx 4K UHD,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Rodzaj urządzenia: Pasywne
Liczba kanałów: 1
Zasięg wideo:
250 m @ 720p - UTP kat. 5e
150 m @ 1080p - UTP kat. 5e
400 m @ CVBS - PAL, NTSC - UTP kat. 5e
Tłumienie:
4.43 MHz @ 0.43 dB
11 MHz @ 0.65 dB
21 MHz @ 0.93 dB
38 MHz @ 1.26 dB
42 MHz @ 1.62 dB
67.5 MHz @ 2.28 dB
Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą
CMRR (dB @ 5MHz): 60 dB
Impedancja złącza koncentrycznego: 75 Ω
Impedancja złącza symetrycznego: 100 Ω
Typ złącza koncentrycznego: BNC Wtyk na przewodzie
Typ złącza symetrycznego: Zaciski sprężynowe
Temperatura pracy: -10 °C ... 70 °C
Dopuszczalna względna wilgotność otoczenia: < 95 %
Waga: 0.02 kg
Wymiary: 42 x 15.9 x 23 mm
