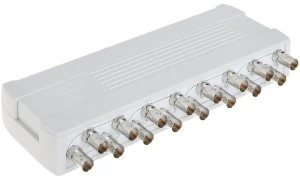

TR-16 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Rodzaj urządzenia: Pasywne
Liczba kanałów: 16 szt. Wideo
Zasięg wideo:
250 m @ 720p - UTP kat. 5e
150 m @ 1080p - UTP kat. 5e
400 m @ CVBS - PAL, NTSC - UTP kat. 5e
Napięcie we/wy 75Ω (CVBS): 1 Vpp
Tłumienie:
4.43 MHz @ 0.71 dB
11 MHz @ 1.26 dB
21 MHz @ 1.89 dB
38 MHz @ 4.00 dB
42 MHz @ 4.59 dB
67.5 MHz @ 4.41 dB
CMRR (dB @ 5MHz): 50 dB
Impedancja złącza koncentrycznego: 75 Ω
Impedancja złącza symetrycznego: 100 Ω
Typ złącza koncentrycznego: 16 x BNC Gniazdo proste
Typ złącza symetrycznego: 16 x Zaciski kablowe / 4 x RJ-45 (8-pin, 4 pary) Gniazdo
Temperatura pracy: -50 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia: < 95 %
Waga: 0.336 kg
Wymiary: 213 x 36 x 101 mm
