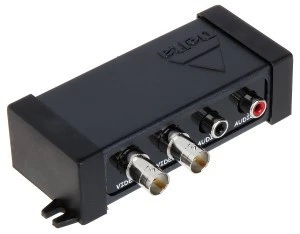

TR-2P+2AU przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600 do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów.
Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
SPECYFIKACJA
Standard:
AHD - 5 Mpx
HD-CVI - 8 Mpx 4K UHD
HD-TVI - 8 Mpx 4K UHD
CVBS - PAL / NTSC
Zasięg audio: max. 1200 m
Rodzaj urządzenia: Pasywne
Liczba kanałów: 2 Wideo
2 AUDIO
Zasięg wideo: max. 400 m UTP kat. 5e
Napięcie we/wy 75 (CVBS): 1 Vpp
Tłumienie:
4.43 MHz @ 0.73 dB
11 MHz @ 1.24 dB
21 MHz @ 2.16 dB
38 MHz @ 3.35 dB
42 MHz @ 3.54 dB
67.5 MHz @ 3.72 dB
Zakres pasma audio: 20 Hz ... 20 kHz
Separacja galwaniczna między wejściami a wyjściami: 600 V - Audio
Separacja między wejściami: > -50 dB Wideo
CMRR (dB @ 5MHz): 50 dB
Impedancja złącza koncentrycznego: 75 Ω Wideo
600 Ω AUDIO
Impedancja złącza symetrycznego: 100 Ω Wideo
100 Ω AUDIO
Nominalny poziom wejściowy audio: 1 V
Nominalny poziom wyjściowy audio: 1 V
Typ złącza koncentrycznego: 2 x BNC Gniazdo Wideo
2 x CINCH Gniazdo AUDIO
Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
Temperatura pracy: -50 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia:
