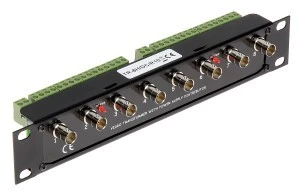

TR-8H/DC/R10 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania.
Urządzenie składa się z 2 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje. Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70. Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16).
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Prąd wejściowy: 2 x max. 10 A
Maksymalne napięcie zasilania: max. 40 V DC / 28 V AC
Maks. prąd wyjściowy pojedynczego wyjścia: 2.5 A
Rodzaj urządzenia: Pasywne
Liczba kanałów: 8 Wideo + DC
Napięcie we/wy 75 (CVBS): 1 Vpp
Zasięg wideo:
250 m @ 720p - UTP kat. 5e
400 m @ CVBS - PAL / NTSC - UTP kat. 5e
Tłumienie:
4.43 MHz @ 0.09 dB
11 MHz @ 0.42 dB
21 MHz @ 1.04 dB
38 MHz @ 0.85 dB
42 MHz @ 1.00 dB
67.5 MHz @ 0.87 dB
Impedancja złącza koncentrycznego: 75 Ω
Impedancja złącza symetrycznego: 100 Ω
Typ złącz:
Wideo - 8 x BNC Gniazdo
DC - Zaciski kablowe
Typ złącza symetrycznego: Zaciski kablowe
Typ obudowy: Rack 10", 1U
