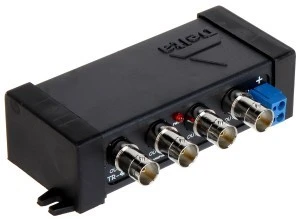

TR-4P/70 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania DC 12V. Nie jest to zgodne ze standardem PVD, niemniej takie rozwiazanie umożliwia zasilanie urządzeń na większa odległość.
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Napięcie wejściowe: 12 V DC
Rodzaj urządzenia: Pasywne
Liczba kanałów: 4 Wideo
4 DC
Napięcie we/wy 75 (CVBS): 1 Vpp
Zasięg wideo:
250 m @ 720p - UTP kat. 5e
150 m @ 1080p - UTP kat. 5e
400 m @ CVBS - PAL / NTSC - UTP kat. 5e
Napięcie wyjściowe: 12 V DC
Tłumienie:
4.43 MHz @ 0.73 dB
11 MHz @ 1.24 dB
21 MHz @ 2.16 dB
38 MHz @ 3.35 dB
42 MHz @ 3.54 dB
67.5 MHz @ 3.72 dB
Impedancja złącza symetrycznego: 100 Ω
Typ złącz: 4 x BNC Gniazdo
Typ złącza symetrycznego: 4 x RJ-45 (8-pin, 4 pary) Gniazdo
Dopuszczalna względna wilgotność otoczenia:
