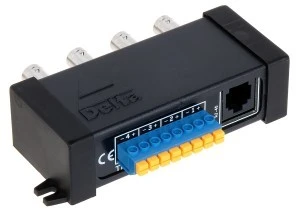

TR-4P przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Dedykowany do kamer AHD, CVI, TVI, PAL.
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Rodzaj urządzenia: Pasywne
Liczba kanałów: 4 szt. Wideo
Zasięg wideo:
250 m @ 720p - UTP kat. 5e
150 m @ 1080p - UTP kat. 5e
400 m @ CVBS - PAL, NTSC - UTP kat. 5e
Napięcie we/wy 75Ω (CVBS): 1 Vpp
Tłumienie:
4.43 MHz @ 0.73 dB
11 MHz @ 1.24 dB
21 MHz @ 2.16 dB
38 MHz @ 3.35 dB
42 MHz @ 3.54 dB
67.5 MHz @ 3.72 dB
Separacja między wejściami: > -50 dB
Producent / Marka: DELTA
CMRR (dB @ 5MHz): 50 dB
Impedancja złącza koncentrycznego: 75 Ω
Impedancja złącza symetrycznego: 100 Ω
Typ złącza koncentrycznego: 4 x BNC Gniazdo proste
Typ złącza symetrycznego: Zaciski kablowe / RJ-45 (8-pin, 4 pary) Gniazdo
Temperatura pracy: -50 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia: < 95 %
Waga: 0.105 kg
Wymiary: 120 x 30 x 62 mm
