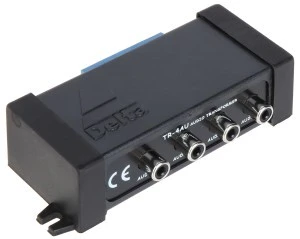

TR-4AU przeznaczony jest do przesyłu 4 sygnałów audio za pomocą skrętki komputerowej. W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600 do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów. Przesyłanie sygnału audio po skrętce ma tę zaletę w stosunku do przewodu ekranowanego, że znoszą się wszelkie zakłócenia, ponieważ sygnał przesyłany jest różnicowo.
Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
SPECYFIKACJA
Zasięg audio: max. 1200 m
Rodzaj urządzenia: Pasywne
Liczba kanałów: 4 AUDIO
Zakres pasma audio: 20 Hz ... 20 kHz
Separacja galwaniczna między wejściami a wyjściami: 600 V
Impedancja złącza koncentrycznego: 600 Ω
Impedancja złącza symetrycznego: 100 Ω
Nominalny poziom wejściowy audio: 1 V
Nominalny poziom wyjściowy audio: 1 V
Typ złącza koncentrycznego: 4 x CINCH Gniazdo
Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
Zaciski kablowe
Temperatura pracy: -50 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia:
