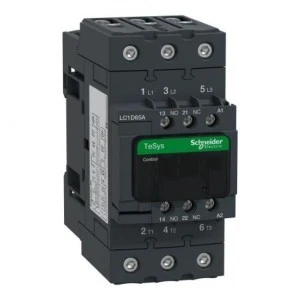

TeSys Deca Stycznik mocy I= 65A AC‑3 styki pomocniczy 1R + 1Z napięcie cewki 480 V AC LC1D65AT7

Cena:
Na zamówienie od TIM
Postaw na niezawodność i sprawdzone rozwiązania!

Stycznik mocy TeSys D 65A 30kW 3P 1NO 1NC cewka 480VAC zaciski EVK skrzynkowe

TeSys Deca LC1D65AT7

LC1D65AT7

Stycznik mocy TeSys D 65A 30kW 3P 1NO 1NC cewka 480VAC zaciski EVK skrzynkowe

Parametry:

>dla 380...440 V AC w kategorii AC-3/AC-3e
Znamionowy prąd łączeniowy [Ie] 80 A dla <= 440 V prąd przemienny AC w kategorii AC-1
Znamionowe napięcie łączeniowe [Ue] <= 690 V prąd przemienny AC 25...400 Hz
Moc silnika w kW 11 kW 400 V AC w kategorii AC-4
Napięcie sterowania cewki [Uc] 480 V prąd przemienny AC 60 Hz
Ilość styków głównych 3 NO
Ilość styków pomocniczych 1 NO + 1 NC
* Pozostałe parametry w karcie katalogowej do pobrania.

Opis serii

Styczniki silnikowe nowej generacji z serii TeSys Deca to niezawodne i wytrzymałe rozwiązanie, dedykowane do najbardziej wymagających aplikacji przemysłowych.

  • Zakłady i maszyny

  • Budynki

  • Zasilanie

  • Gospodarka wodno-ściekowa

  • Górnictwo, minerały i metale

Główne cechy styczników TeSys Deca

Najwyższa wytrzymałość

Najwyższa wytrzymałość mechaniczna na rynku - 15 mln cykli łączeniowych oraz 3600 cykli/h

Wbudowane styki pomocnicze

Styki pomocnicze NO+NC w standardzie lustrzanym pozwalają na bezpośrednie zastosowanie stycznika w obwodac bezpieczeństwa zgodnie z normą IEC. Styki pomocnicze dostosowane są do sygnałów od 1mA - bezpośrednio z PLC

Łatwy dobór

Łatwy i logiczny numer katalogowy zawierający prąd znamionowy w kategorii AC-3

Cyfrowa dokumentacja

Zeskanuj kod QR i uzyskaj łatwy dostęp do dokumentacji elektronicznej

Uniwersalność

Aparaty są w pełni zgodne z obowiązującymi normami przemysłowymi oraz z większością standardów na całym świecie - certyfikaty morskie, UL, itp.

Elastyczność

Bardzo duża ilość dostępnych akcesoriów pozwala na dostosowanie stycznika do najbardziej wymagających aplikacji. Dodatkowe styki pomocnicze są odporne na zapylenie i trudne warunki pracy

Zgodność z normą IEC 60335-1

W standardzie oferta dostosowana do wymagań rynku elektrycznych urządzeń gospodarstwa domowego oraz HVAC

Zalety styczników TeSys Deca

  • Konstrukcja projektowana od podstaw

    • Nowoczesny wygląd i styl wszystkich maszyn
    • Zaprojektowane z myślą o spełnieniu wymagań zastosowań elektrycznych w instalacjach domowych i systemach ogrzewania, wentylacji i klimatyzacji
  • Budowa i przekazanie do eksploatacji

    • Łatwiejsza instalacja i obsługa z użyciem śrub wielostandardowych
    • Zgodność z normą IEC60335-1, zwiększona odporność na ogień i pomocnicze akcesoria przeciwpyłowe
  • Obsługa i konserwacja

    • Cyfrowa dokumentacja techniczna dostępna dla klienta
    • Przewodnik konserwacji w ramach rozwiązania EcoStruxure™ Facility Expect

Poznaj całą serię produktów silnikowych TeSys

Seria produktów TeSys jako wiodąca marka na rynku od wielu lat dostarcza pełen zakres rozwiązań dedykowanych do sterowania i zabezpieczeń silników. Poznaj główny zakres oferty oraz korzyści jakie oferują.

Etykietka Green Premium

Zwównoważony rozwój

Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

Przejrzystość

RoHS/REACh

Najczęściej zadawane pytania

Pytanie

1. Jaka jest maksymalna temperatura pracy styków styczników serii LC1D?

Maksymalna temperatura na powierzchni styku jest definiowana przez IEC 60947-1 - jako wzrost wartości cieplnej, której wartość jest dodawana do maksymalnej temperatury operacji zdefiniowanych dla produktu. Dane techniczne produktu określają maksymalną temperaturę pracy dla Styczników LC1D 60°C. Wzrost temperatury, jak na 7.2.2 i 8.3.3.3 nie przekracza wartości granicznych określonych w tabeli 2,3, w naszym przypadku 7.2.2.1 Zaciski: Temperatura terminali nie może przekraczać wartości podanych w tabeli 2 czyli 60 °C to daje nam 60°C + 60°C = 120°C temperatury na złączu dopuszczalnym przez normy. W załączniku znajdują się wymienione tabele.

Pytanie

2. Jaka jest różnica między cewką BD a BL w styczniku z serii Tesys D?

Obie cewki BD oraz BL są na napięcie sterowania 24V DC. Nowa cewka BL cechuje się mniejszym poborem mocy niż wersja tradycyjna BD (tylko 100 mA). W stycznikach z cewką BL nie ma możliwości zamontowania styków pomocniczych 4 torowych takich jak: LADN22.

Pytanie

3. Jaka jest różnica między cewką P7 a P5 w styczniku z serii Tesys D?

Cewki P7 oraz P5 produktowane są na napięcie sterowania 230V AC. Nowa cewka P5 przeznaczona jest na nasz lokalny rynek ze względu na częstotliwość pracy, która wynosi 50 Hz. Cewka o symbolu P5 nie jest zalecana do stosowania na rynku amerykańskim oraz na rynku morskim.

Pytanie

4. Czy możliwe jest użycie rozrusznika silnikowego składającego się wyłącznika z serii GV2 oraz stycznika z serii LC1D do silnika jednofazowego?

Tak, jest to możliwe. Należy taki rozrusznik podłączyć zgodnie z poniższymi schematami:

Schemat podłączenia
Pytanie

5. Jaki jest skład materiału wykorzystywanego w torach głównych styczników TeSys Deca?

Styki mocy dla styczników LC1D09 do LC1D18 są wykonane z 90% srebra i 10% niklu; styczniki od LC1D25 i wyżej mają skład 88% srebra i 12% tlenku cyny.

O producencie

Firma Schneider Electric już od wielu lat jest liderem cyfrowej transformacji w zarządzaniu energią i automatyce, w budownictwie mieszkaniowym i komercyjnym, centrach danych, obiektach infrastrukturalnych, energetyce, a także w przemyśle. Stale rozwija inteligentne i zintegrowane rozwiązania i technologie. Mają one służyć zarządzaniu energii i procesów w sposób bezpieczny, niezawodny, efektywny i zrównoważony.

Schneider Electric posiada bardzo bogaty asortyment począwszy od aparatury modułowej, zabezpieczeń obwodów, rozdzielnic i osprzętu elektrycznego aż po złożone systemy operacyjne.

Dane techniczne

CN
85364900
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
480
Znamionowe napięcie sterowania Us dla DC [V]
-
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Liczba styków pomocniczych rozwiernych
1
Liczba styków głównych rozwiernych
0
Znamionowa moc pracy przy AC-3, 400 V [kW]
30
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
65
PKWiU
27.12.24.0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
480
Rodzaj napięcia sterowania
AC
Wersja modułowa
Liczba styków pomocniczych zwiernych
1
Liczba styków głównych zwiernych
3
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
80

Dane logistyczne

Ean
3389119409087
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
