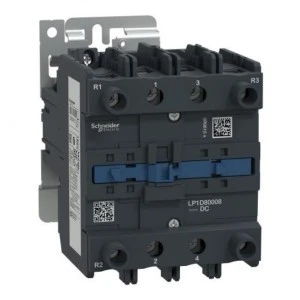

TeSys Deca Stycznik 4 bieguny I=125A AC‑1 styki 2 Z+2 R napięcie cewki 24 V DC LP1D80008BD

Stycznik 4 bieguny I=125A [AC-1], styki 2 NO+2 NC, napięcie cewki 24 V DC. Zakres: TeSys - typ produktu: stycznik - opis skrócony: LP1D - zastosowanie: obciążenie rezystancyjne - Kategoria użytkowania: AC-1 - liczba biegunów: 4P - kombinacja styków: 2 NO + 2 NC - [Ue] znamionowe napięcie pracy: <= 1000 V AC 25...400 Hz dla obwód mocy, <= 300 V DC dla obwód mocy - kategoria przepięć: III - [Icw] znamionowy wytrzymywany prąd krótkotrwały: 135 A <= 40 °C 10 min. obwód mocy, 320 A <= 40 °C 1 min. obwód mocy, 640 A <= 40 °C 10 s obwód mocy, 990 A <= 40 °C 1 s obwód mocy - wartości znamionowe bezpiecznika skojarzonego: 160 A gG przy <= 690 V koordynacja typ 2 dla obwód mocy, 200 A gG przy <= 690 V koordynacja typ 1 dla obwód mocy - [Ui] napięcie znamionowe izolacji: 1000 V dla obwód mocy zgodnie z IEC 60947-4-1, 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL - pokrywa ochronna: bez - sposób montażu: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL - rodzaj zacisków: obwód mocy: złącze 1 kabel (kable) 4...50 mm2 - sztywność kabla: giętki - bez końcówka przewodu, obwód mocy: złącze 1 kabel (kable) 4...50 mm2 - sztywność kabla: giętki - z końcówka przewodu, obwód mocy: złącze 1 kabel (kable) 4...50 mm2 - sztywność kabla: stały - bez końcówka przewodu, obwód mocy: złącze 2 kabel (kable) 4...16 mm2 - sztywność kabla: giętki - z końcówka przewodu, obwód mocy: złącze 2 kabel (kable) 4...25 mm2 - sztywność kabla: giętki - bez końcówka przewodu, obwód mocy: złącze 2 kabel (kable) 4...25 mm2 - sztywność kabla: stały - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...2.5 mm2 - sztywność kabla: giętki - z końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: stały - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...2.5 mm2 - sztywność kabla: giętki - z końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...4 mm2 - sztywność kabla: stały - bez końcówka przewodu - moment dokręcania: obwód mocy: 9 N.m - wł złącze - ze śrubokrętem płaska O 6 do O 8 mm, obwód mocy: 9 N.m - wł złącze sześciokątny 4 mm, Obwody sterowania: 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwody sterowania: 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska O 6 mm - czas pracy: 6...20 ms otwieranie, CLOSING - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - wytrzymałość mechaniczna: 4 Mcykli. Zalety: Przejmij kontrolę nad integracją. Oprócz nowego wyglądu, stycznik TeSys d zapewnia szybką i prostą instalację, zachowując swoje kompaktowe wymiary 45 i 55mm (40 do 65A), a także zgodność z międzynarodowymi normami. Wersje od 40 do 65A są wyposażone w EverLink, nową opatentowaną technologię przyłączy, która zapewnia stałą jakość zacisku nawet w przypadku pełzania przewodów.... Zastosowanie: Przemysł, infrastruktura, budownictwo, itd.:, Styczniki TeSys d zostały zaprojektowane do pełnej integracji z systemami sterowania, Można je użyć do tworzenia rozruszników silników w aplikacji dowolnego typu....
