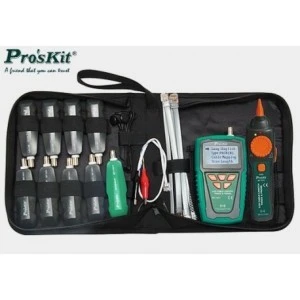

Tester MT-7071K jest uniwersalnym przyrządem, który umożliwia:
- pomiar długości przewodów LAN i telefonicznych oraz koncentrycznych do 1200m
- sprawdzanie poprawności połączeń przewodów opartych o skrętkę komputerową, zakończonych
złączem RJ45 (8P8C)
- sprawdzanie poprawności połączeń przewodów opartych o wtyki RJ11, RJ12
- sprawdzanie przewodów koncentrycznych zakończonych złączem BNC
- szybką lokalizację przewodu w wiązce dzięki zastosowaniu 8 modułów zdalnych dodatkowych
- śledzenie przewodu w wiązce
- wykrywanie napięć zmiennych w zakresie 90~1000V AC
Dane techniczne:
Ogólne:
? temperatura pracy: 0~50°C
? temperatura przechowywania: -10~60°C
? badane przewody: komputerowe typu LAN, telefoniczne, domofonowe, koncentryczne
? metoda pomiaru długości przewodu: pojemnościowa
? maksymalna mierzona długość: 1200m
? dokładność pomiaru długości: 2~10m &ndash nieokreślona, wyłącznie w celach informacyjnych
10~610m &ndash ±5%
610~1200m &ndash nieokreślona, wyłącznie w celach informacyjnych
? rozdzielczość przy pomiarze długości: 0,1m
? maksymalna odległość transmisji sygnału testowego: 3km
? maksymalna długość testowanych przewodów komputerowych: 610m
? minimalna mierzona długość przewodu: 2m
Nadajnik:
? częstotliwość generowanego sygnału: 580/1160Hz
? napięcie sygnału testowego: 8Vp-p
? zabezpieczenie przeciwprzepięciowe: 60V AC / 48V DC dla wejścia RJ45
125V AC / 100V DC dla wejścia RJ11 (pin 3, 4) oraz BNC
? wskaźnik rozładowania baterii &ndash przy spadku napięcia zasilającego poniżej 7V
? wymiary: 138x80x35mm
? zasilanie: bateria 9V
? automatyczny wyłącznik zasilnia: ustawiany, po 15, 30, 60 lub 120 minutach bezczynności
Odbiornik:
? maksymalny prąd testu: <80mA
? zakres wykrywanych napięć AC: 90~1000V
? gniazdo słuchawkowe
? wymiary: 198x45x33mm
? zasilanie: bateria 9V
