Tester MT-7071 jest uniwersalnym przyrządem, który umożliwia:
- pomiar długości przewodów LAN i telefonicznych oraz koncentrycznych do 1200m
- sprawdzanie poprawności połączeń przewodów opartych o skrętkę komputerową, zakończonych złączem RJ45 (8P8C)
- sprawdzanie poprawności połączeń przewodów opartych o wtyki RJ11, RJ12
- sprawdzanie przewodów koncentrycznych zakończonych złączem BNC
- śledzenie przewodu w wiązce
- wykrywanie napięć zmiennych w zakresie 90~1000V AC
Dane techniczne:
Ogólne
? temperatura pracy: 0~50°C
? temperatura przechowywania: -10~60°C
? badane przewody: komputerowe typu LAN, telefoniczne, domofonowe, koncentryczne
? metoda pomiaru długości przewodu: pojemnościowa
? maksymalna mierzona długość: 1200m
? dokładność pomiaru długości: 2~10m &ndash nieokreślona, wyłącznie w celach informacyjnych 10~610m &ndash ±5% 610~1200m &ndash nieokreślona, wyłącznie w celach informacyjnych
? rozdzielczość przy pomiarze długości: 0,1m
? maksymalna odległość transmisji sygnału testowego: 3km
? maksymalna długość testowanych przewodów komputerowych: 610m
? minimalna mierzona długość przewodu: 2m
Nadajnik
? częstotliwość generowanego sygnału: 580/1160Hz
? napięcie sygnału testowego: 8Vp-p
? zabezpieczenie przeciwprzepięciowe: 60V AC / 48V DC dla wejścia RJ45
125V AC / 100V DC dla wejścia RJ11 (pin 3, 4) oraz BNC
? wskaźnik rozładowania baterii &ndash przy spadku napięcia zasilającego poniżej 7V
? wymiary: 138x80x35mm
? zasilanie: bateria 9V
? automatyczny wyłącznik zasilnia: ustawiany, po 15, 30, 60 lub 120 minutach bezczynności
Odbiornik
? maksymalny prąd testu: <80mA
? zakres wykrywanych napięć AC: 90~1000V
? gniazdo słuchawkowe
? wymiary: 198x45x33mm
? zasilanie: bateria 9V

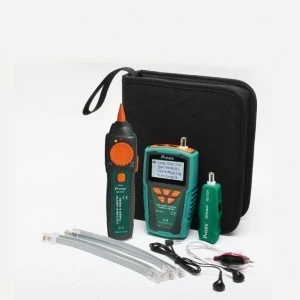

Zawartość opakowania
? tester MT-7071 (nadajnik + odbiornik + moduł zdalny)
? bateria 6F22 9V 2 sztuki
? przewód z wtykami RJ45 &ndash 2 sztuki
? przewód z wtykami RJ12 &ndash 2 sztuki
? przewód wtyk RJ/2xkrokodylek
? słuchawki
? futerał
