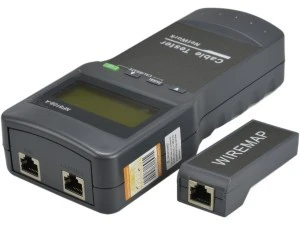

Profesjonalny, a jednocześnie niezwykle prosty i funkcjonalny tester okablowania miedzianego, którego zakres pracy nie ogranicza się tylko i wyłącznie to okablowania strukturalnego sieci komputerowych LAN. Wyniki przeprowadzanych testów prezentowany są na dużym 4-wierszowym 16-znakowym wyświetlaczu LCD.
Charakterystyka:
- przeznaczony do weryfikacji struktur kablowych opartych na kablach wieloparowych UTP/FTP, kablach jedno- dwu- i trójparowych jak również kablach koncentrycznych.
- dynamicznie kalibruje długość kabla i dokonuje pomiaru długości z dokładnością do 95%.
- posiada bardzo długi czas pracu (w trybie czuwania ponad 50 godzin)
- posiada opóźnienie automatycznego wyłączania.
Identyfikacja uszkodzeń:
- nieciągłość (ang. open)
- zwarcie (ang. short)
- pary odwrócone (ang. reversed)
- pary skrzyżowane (ang. crossed)
- pary rozdzielone (ang. Split Par)
Za pomocą testera możemy sprawdzić podstawowe parametry mechaniczne okablowania oraz zidentyfikować podstawowe uszkodzenia występujące w okablowaniu miedzianym:
- weryfikacja poprawności wykonania podłączeń przewodów kabli wieloparowych wg zdefiniowanego standardu EIA/TIA 568 A i B, 10Base-T oraz Token Ring.
- długość torów transmisyjnych
- poprawność podłączenia przewodów (mapa połączeń)
- lokalizacja uszkodzeń (określenie odległości do typowych uszkodzeń mechanicznych linii tj. zwarcie, rozwarcie).
- pomiar długości kabli wieloparowych
- pomiar poprawności wykonania instalacji telefonicznej i antenowej (ciągłość obwodu) – odpowiednie adaptery do wykonania we własnym zakresie
Specyfikacja:
- wyświetlacz: LCD, 53x25mm
- częstotliwość: 225Hz
- max. odległość pomiaru: 300m
- max. natężenie prądu: ≤ 70mA
- sterowanie: 3 klawisze nawigacji + włącznik/wyłącznik
- napięcie AC60V/DC42V
- wskaźnik niskiego poziomu baterii: LCD (6,5V)
- typ baterii: DC 1,5V (AA – brak w zestawie)
- wymiary testera: 184x84x46mm (długość x szerokość x głębokość)
- wymiary terminatora: 78x33x22mm (długość x szerokość x głębokość)
- zestaw zawiera: tester, terminator RJ45 (1szt), duży wygodny pokrowiec z paskiem zapinany na rzep, instrukcja obsługi w języku angielskim
Do testowania innych sieci niż komputerowa, należy zaopatrzyć się w odpowiednie przejściówki pomiarowe np. BNC-RJ45, DSUB-RJ45 itp, których nie ma w zestawie. Tester ma wbudowane tylko porty RJ45, a komplet zawiera jeden terminator RJ45.
Tester składa się z dwóch elementów: nadajnika i odbiornika (terminatora). Takie rozwiązanie zapewnie wygodne korzystanie z urządzenia. Terminator (odbiornik), zakładany na końcu testowanej instalacji, jest niezbędny do wyznaczenia mapy połączeń testowanego odcinka instalacji. Możliwe jest dołączenie do 8 terminatorów, tester identyfikuje je przypisując każdemu odpowiednie oznaczenie. Rozwiązanie dedykowane jest do rozbudowanych sieci.
W celu osiągnięcia maksymalnie możliwie dokładnych pomiarów przed użyciem należy urządzenie skalibrować, używając do tego kabla o długości min. 10m. Dokładność kalibracji ok. 5%
Testowanie nie może odbywać się w sieciach aktywnych, pod napięciem. Może spowodować to uszkodzenie urządzenia.
