‼️ Termostat zasilamy tylko napięciem 10 - 12V
Przekaźnik może obsłużyć napięcie max 250V. Sterowane urządzenie wpinamy pod styki K0 i K1.

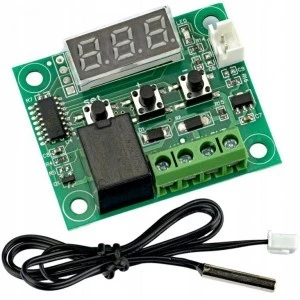

✅ Specyfikacja:
- Napięcie zasilania DC 10 - 12V
- Napięcie pracy przekaźnika: max. 250V
- Maksymalna obciążenie: 10A
- Zakres pomiaru temperatury: -50°C - +110°C
- Rozdzielczość pomiaru temperatury: 0,1°C (do 99,9°C)
- Częstotliwość odświeżania temperatury: 0,5s
Wyświetlacz:
- Technologia wykonania: LED
- Kolor: Czerwony
- Rozmiar: 1,9 cala, 3 cyfry
Sonda:
- Model sondy: NTC10k (wodoodporna)
- Długość całkowita wraz z kablem: 30 cm
- Średnica sondy: 5mm
- Długość sondy: 25mm
- Materiał: stal nierdzewna
Wymiary:
- Szerokość: 40mm
- Długość: 48mm
- Wysokość: 12mm
- Rozstaw otworów do mocowania: 41mm x 32mm
- Waga z sondą: 64g
✅ Funkcja grzania lub chłodzenia
Ta funkcja sprawia, że nasze termostaty sprawdzają się cały rok.
- pozwala na precyzyjne sprawowanie kontroli nad ogrzewaniem pomieszczeń - znacznie dokładniejsze i wygodniejsze niż ręczne ustawianie temperatury
- zapewnienie optymalnej temperatury
- zmniejszenie zużycia energii
- mniejsze zużycie energii pozytywnie wpływa na stan środowiska naturalnego oraz domowego budżetu
- funkcjonalny, precyzyjny i łatwy w obsłudze
- po odłączeniu napięcia, wprowadzone nastawy nie resetują się.
Automatyzacja
Można zaprogramować go w taki sposób aby przy spadku temperatury do +3°C załączał się automatycznie, a kiedy osiągnie 10°C rozłączał obwód.
✅ Programowanie:
- MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 3 sekundy
- zmianę wartości nastawy w danym programie (P0 – P6) zmieniamy za pomocą przycisków + i -
- za pomocą przycisku SET przełączamy się pomiędzy programami
- zatwierdzamy wybraną wartość przyciskiem SET lub czekamy ok. 2 sekundy
✅ Tryby programowania P0 - P6:
- P0 - wybór C/H chłodzenie lub grzanie
- P1 - zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C
- P2 - górna granica temperatury (domyślnie 120*C) zakres -45°C do 120°C
- P3 - dolna granica temperatury (domyślnie -55*C) zakres -55°C do 120°C
- P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
- P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
- P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C
- jednoczesne naciśniecie przycisków + i -
w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
Przykłady ustawień:
Tryb grzania – Grzałka ma załączyć się kiedy temperatura spadnie poniżej 18oC a wyłączyć się kiedy osiągnie 25 °C.
1. Wciskamy krótko przycisk SET, 2. Ustawiamy strzałkami temp. 25.0, 3. Wciskamy ponownie przycisk SET przez ok. 2 sekundy, 4. Wyświetla nam się tryb P0, ustawiamy wartość „H”, 5. Ponownie wciskamy krótko SET, 6. Wyświetla nam się tryb P1, ustawiamy różnicę temperatur, czyli wartość 7.0, 7. Czekamy kilka sekund, aż urządzenie powróci do głównego ekranu, po czym odłączamy je na chwilę od zasilania.Gotowe.
Tryb chłodzenia – Wentylator ma załączyć się kiedy temperatura wzrośnie powyżej 50oC a wyłączyć się kiedy spadnie do 40 °C.
1. Wciskamy krótko przycisk SET, 2. Ustawiamy strzałkami temp. 50.0, 3. Wciskamy ponownie przycisk SET przez ok. 2 sekundy, 4. Wyświetla nam się tryb P0, ustawiamy wartość „C”, 5. Ponownie wciskamy krótko SET, 6. Wyświetla nam się tryb P1, ustawiamy różnicę temperatur, czyli wartość 10.0, 7. Czekamy kilka sekund, aż urządzenie powróci do głównego ekranu, po czym odłączamy je na chwilę od zasilania. Gotowe.
