Typ termopary = PT 1000
Średnica sondy = 6mm
Długość sondy = 100mm
Maksymalna wykrywana temperatura = +100°C
Typ zakończenia = Kabel
Długość kabla = 2m

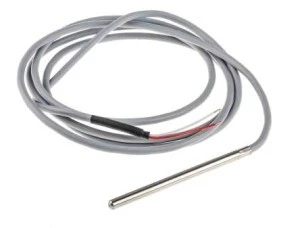

RS Pro 2-żyłowy próbnik Pt1000 PRT z izolacją PCV. Od RS Pro - wysokiej jakości i niezawodny czujnik pomiarowy Pt1000 PRT (termometr o rezystancji platynowej) lub RTD (detektor temperatury oporności). Sonda RTD ma solidną konstrukcję z elementem czujnikowym umieszczonym w sztywnej osłonie ze stali nierdzewnej. Odprowadzenia posiadają wytrzymałą i Durable, elastyczną izolację PCV. Ten platynowy termometr rezystancyjny umożliwia dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt1000 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "1000" oznacza, że czujnik temperatury ma oporność 1000 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest sonda Pt1000?. Sonda Pt1000 jest najbardziej wytrzymałą formą badań i rozwoju technicznego. Element czujnika temperatury Pt1000 jest zamontowany wewnątrz metalowej osłony lub sondy. Zabezpiecza to przed uszkodzeniem w otaczającym środowisku podczas wprowadzania go do procesu pomiaru. Drugi koniec sondy zakończony jest 2 izolowanymi ogonami drutów, które są podłączone do urządzenia do pomiaru temperatury. Charakterystyka i zalety. Element czujnikowy o wysokiej stabilności o dokładności IEC 60751 Klasa A dokładność/tolerancja Zakres pomiaru temperatury od -20 do +100°C. Sztywna osłona ze stali nierdzewnej 316 odporna na korozję, chroniąca element czujnikowy izolacja z ołowiu PVC jest trwała i odporna na ścieranie, korozję i substancje chemiczne, w tym oleje, kwasy i zasady. Zastosowania. Czujniki PRT o solidnej konstrukcji doskonale nadają się do stosowania w wielu zastosowaniach przemysłowych, w tym:. Klimatyzacja i chłodzenie Przemysł chemiczny Przetwarzanie tworzyw sztucznych Piece i kratki Pomiar temperatury powietrza, gazu i płynu Pomiar temperatury gazów spalinowych Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt1000 o oporności 1000 omów wzrost oporności na stopień temperatury wyniesie 3,85 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli konwersji. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
