Typ termopary = PT 100
Średnica sondy = 2mm
Długość sondy = 10mm
Maksymalna wykrywana temperatura = +500°C
Typ zakończenia = Lutowie
Czas reakcji = 0,1 s

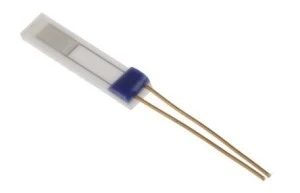

RS Pro cienkowarstwowe czujki termiczne Pt100 i Pt1000 o rezystancji Platinum. Od RS Pro wysokiej jakości i niezawodny Pt100 i Pt1000 PRT (termometr o rezystancji platynowej) lub RTD (detektor temperatury rezystancji). Te czujniki temperatury mają cienką konstrukcję, która zapewnia dokładny i niezawodny pomiar temperatury oraz szybki czas reakcji na zmiany temperatury. Konstrukcja jest również odporna zarówno na wibracje, jak i na wstrząsy. Płaska konstrukcja tych PRT sprawia, że są one idealne do pomiaru temperatury na powierzchniach. Co to jest BRT100/Pt1000?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C, a "1000" oznacza, że ma on oporność 1000 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest cienki film RTD?. Cienka platyna RTD składa się z cienkiej warstwy platyny (zazwyczaj o grubości Micron) na podłożu ceramicznym. Jest ona następnie pokryta warstwą epoksydową lub szklaną w celu ochrony przed wysokim napięciem i utrzymania wysokiej oporności izolacji. Cienka warstwa platyny powoduje, że sonda jest bardzo wytrzymała i charakteryzuje się krótkim czasem reakcji na zmiany temperatury. Cienkie elementy RTD są czasami wbudowane w obudowy ochronne lub inne typy montażu, co pozwala na ich stosowanie w trudnych warunkach. Charakterystyka i zalety. Budowa cienkowarstwowa Wysoka stabilność i dokładność wydruku Wyjście liniowe w szerokim zakresie roboczym Szybki czas reakcji termicznej 0,1 s odporność na wibracje i wstrząsy Zakres pomiaru temperatury od -50 do +500°C. Przewody o długości 10 mm. Zastosowania. Te cienkie, foliowe czujniki temperatury PRT są odpowiednie do zastosowań powierzchniowych i zanurzeniowych, gdy są zabezpieczone. Ich płaska konstrukcja oznacza, że oferują one minimalnie inwazyjne środki pomiaru temperatury na płaskich powierzchniach. Zastosowania kabla obejmują:. Przemysł motoryzacyjny Przemysł chemiczny Mikroelektronika Klimatyzacja i chłodzenie Pomiar temperatury powietrza, gazu i płynu Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność wytworzona przez Pt100 lub Pt1000 RTD jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu wytworzenia napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany opór, możesz go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100/Pt1000. Do czujnika można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie przekształca zmierzony opór w odczyt temperatury
