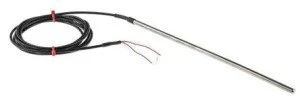

Termopara typ PT 100, ‑50C do +250C 250mm kabel 2m, Stal nierdzewna

Typ termopary = PT 100
Średnica sondy = 6mm
Długość sondy = 250mm
Maksymalna wykrywana temperatura = +250°C
Typ zakończenia = Kabel
Długość kabla = 2m

Sonda PRT RS Pro High Precision 4-żyłowa z izolacją PTFE. Od RS Pro wysokiej jakości precyzyjny miernik PRT Pt100 (termometr o rezystancji platynowej) lub czujnik pomiarowy RTD (detektor temperatury oporności). Sonda RTD posiada solidną konstrukcję z elementem czujnikowym umieszczonym w sztywnej osłonie ze stali nierdzewnej o średnicy 6 mm 316. Przewody posiadają Durable i Elastyczny materiał izolacyjny PTFE (politetrafluoroetylen) oraz posrebrzany miedziany ekran chroniący przed zakłóceniami elektromagnetycznymi. Ten wysoce precyzyjny termometr o rezystancji platynowej zapewnia dokładny i niezawodny pomiar temperatury z klasą dokładności, która wynosi 1/5 klasy B (0,06°C przy 0°C i 0,16°C przy 100°C). Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest sonda Pt100?. Sonda Pt100 jest najbardziej wytrzymałą formą badań i rozwoju technologicznego. Element czujnika temperatury Pt100 jest zamontowany wewnątrz metalowej osłony lub sondy. Zabezpiecza to przed uszkodzeniem w otaczającym środowisku podczas wprowadzania go do procesu pomiaru. Drugi koniec sondy zakończony jest 4 izolowanymi ogonami drutów, które są podłączone do urządzenia do pomiaru temperatury. Charakterystyka i zalety. Element czujnikowy o wysokiej stabilności o dokładności IEC 60751 1/5 Klasa B dokładność/tolerancja Zakres pomiaru temperatury od -50 do +250°C. Sztywna osłona ze stali nierdzewnej 316 odporna na korozję, chroniąca element czujnikowy Izolacja PTFE może wytrzymać szeroki zakres temperatur i zapewnia elastyczność i odporność na korozję, środki chemiczne, ścieranie i wilgoć Srebrny, miedziany ekran chroniący przed zakłóceniami elektromagnetycznymi 4-żyłowe ogony ołowiane zapewniają dokładny odczyt. Zastosowania. Czujniki PRT o solidnej konstrukcji doskonale nadają się do stosowania w wielu zastosowaniach przemysłowych, w tym:. Klimatyzacja i chłodzenie Przemysł chemiczny Przetwarzanie tworzyw sztucznych Piece i kratki Pomiar temperatury powietrza, gazu i płynu Pomiar temperatury gazów spalinowych Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
