Typ termopary = PT 100
Średnica sondy = 13mm
Długość sondy = 40mm
Materiał sondy = Powłoka z folii aluminiowej, guma silikonowa
Typ zakończenia = Żyła przewodu
Długość kabla = 2m

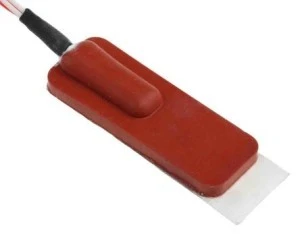

Silikonowy czujnik Patch RS Pro 4-przewodowy Pt100 PRT. Od RS Pro wysokiej jakości i niezawodny Pt100 PRT (termometr o rezystancji platynowej) lub RTD (detektor temperatury oporności). Ten Pt100 RTD posiada element czujnikowy, który jest umieszczony w podkładce z kauczuku silikonowego, tak aby mógł być wykorzystany do pomiaru temperatury na powierzchniach. Skręcone przewody są wykonane z 4-rdzeniowego materiału, Durable i Elastyczne. Ten platynowy termometr rezystancyjny umożliwia dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest silikonowy czujnik Patch Pt100?. Silikonowy czujnik Patch Pt100 został zaprojektowany do pomiaru temperatury na powierzchniach. Element czujnika temperatury jest osadzony wewnątrz silikonowej płytki dociskowej. Po jednej stronie tej płytki znajduje się samoprzylepna folia aluminiowa, która umożliwia mocne osadzenie czujnika. Drugi koniec czujnika zakończony jest 4-żyłowym ogonem podłączonym do urządzenia do pomiaru temperatury. Charakterystyka i zalety. Element czujnikowy o wysokiej stabilności o dokładności IEC 60751 Klasa B dokładność/tolerancja Samoprzylepna nakładka silikonowa do montażu na powierzchni Silicone patch zapewnia trwałość i odporność na wiele olejów i chemikaliów Przewody z izolacją teflonową do izolacji termicznej i elektrycznej, odporności na uderzenia i ochrony przed wilgocią, korozją i substancjami ściernymi nawet w ekstremalnych temperaturach Zakres pomiaru temperatury od -50 do +150°C. 4 przewody odprowadzeń zapewniają dokładne odczyty. Zastosowania. Silikonowe czujniki nakierowujące Pt100 PRT o zwartej i wszechstronnej konstrukcji są najczęściej stosowane w pomiarach rur lub powierzchni. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury
