Typ termopary = PT 100
Średnica sondy = 1.5mm
Długość sondy = 15mm
Materiał sondy = Platyna
Typ zakończenia = Lutowie
Czas reakcji = 0,4 s

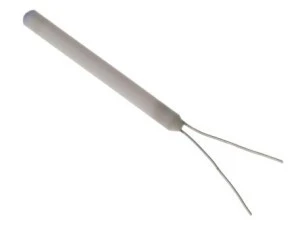

Element czujnikowy RS Pro z przewodem Pt100 PRT. Od RS Pro wysokiej jakości i niezawodny Pt100 PRT (termometr o rezystancji platynowej) lub RTD (detektor temperatury rezystancyjnej), drutowy element pomiarowy platyny. Cylindryczny kształt tego drutowego elementu nawiniętego sprawia, że jest on idealny do obudowy w ochronnej metalowej rurze lub osłonie. Czujnik PRT100 został zaprojektowany z myślą o optymalnej wydajności i stabilności, zapewniając dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest element czujnikowy o przekroju drutowym?. Czujnik PRT owinięty drutem składa się z czystego drutu platynowego, który jest zwinięty w miniaturową spiralę. Spirala ta jest następnie umieszczona wewnątrz otworów osiowych w wysokiej czystości ceramicznym pręcie z tlenkiem glinu. Konstrukcja elementów czujników Pt100 daje platynową swobodę ruchu przewodów w przypadku jego rozszerzania i kurczenia w odpowiedzi na ciepło. Zapewnia to większą stabilność i dokładność w temperaturze końcowej, ponieważ eliminuje anomalie oporności, które mogą być spowodowane przez skręcone przewody. Jedyną wadą tych elementów Pt100 jest ich podatność na wstrząsy i wibracje. Charakterystyka i zalety. Stabilność długoterminowa Wysoka dokładność Szeroki zakres pomiarowy temperatury od -200 do +650°C. 2 przewody odprowadzeń Kształt cylindryczny idealny do wkładania do obudowy lub osłony. Zastosowania. Te elementy czujników temperatury nawijania przewodu są przeznaczone do szerokiego zakresu zastosowań i zastosowań przemysłowych. Samochód Przemysł chemiczny Mikroelektronika Klimatyzacja i chłodzenie Pomiar temperatury powietrza, gazu i płynu Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
