Typ termopary = J
Średnica sondy = 5mm
Długość sondy = 20mm
Materiał sondy = Stal nierdzewna 316
Typ zakończenia = Kabel
Długość kabla = 2.5m
Normy MET = Zgodność z RoHS
Czas reakcji = 0,7 s

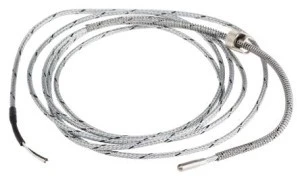

Termopary IEC typu J RS Pro z regulowanym próbnikiem bagnetowym. Z RS Pro zakres czujników temperatury termopary typu J, zgodnych z normami IEC 60584. Termopary typu J mają Durable kształt i druty z izolacją szklaną, otoczone oplotem ze stali nierdzewnej oraz sondę umieszczoną w wytrzymałej, nierdzewnej osłonie 316. Końcówka sondy jest wyposażona w sprężynowe złącze bagnetowe 2 z mocowaniem zapadki. To złącze umożliwia bezpieczne zamocowanie termopary. Uziemiony gorący łącznik tej termopary umożliwia jej szybki czas reakcji. Jak działa termopara?. Termopara jest czujnikiem używanym do pomiaru temperatury w różnych procesach i składa się z dwóch części stalowych wykonanych z różnych metali połączonych ze sobą na ich końcach, tworząc dwa złącza. Złącze gorące lub pomiarowe jest podłączone do korpusu, którego temperatura ma być mierzona. Złącze zimnego przyłącza lub złącze odniesienia jest podłączone do korpusu o znanej temperaturze. Gdy złącze pomiarowe jest umieszczone na coś ciepłego, występuje różnica napięcia lub potencjału między tym a punktem referencyjnym. Napięcie to można następnie przekształcić w pomiar temperatury przy użyciu tabel odniesienia termopary. Proces ten znany jest również jako efekt Seebeck'a. Co to jest skrzyżowanie z przewodem połączeniowym z masą?. W przyspawanym, uziemionym połączeniu dwa przewody termopary i osłona są spawane w celu utworzenia jednego złącza na końcówce sondy. Termopary te mają szybki czas reakcji, ponieważ wszystkie termopary stykają się z osłoną, co pozwala na łatwe przenoszenie ciepła. Co to jest regulowana sonda bagnetowa?. Sondy tych czujników termopary są wyposażone w regulowaną sprężynę naciskową o długości 250 mm z 2-otworową nasadką mocowanie bagnetowe. Śruby bagnetowe wzdłuż tej sprężyny umożliwiają regulację długości zanurzenia sondy termopary. Po założeniu nasadki bagnetowej jest ona zamocowana w urządzeniu i pewnie zamocowana na miejscu. Zalety tej metody ustalania są następujące:. Głębokość zanurzenia można łatwo regulować Zabezpieczyć połączenie we wgłębieniu maszyny Ciśnienie dodatnie na końcówce termoelementu i całkowite zanurzenie w procesie. Charakterystyka i zalety. Regulowana sonda bagnetowa Wytrzymała się osłona ze stali nierdzewnej 316 zapewniająca odporność na korozję Zmasowany węzeł gorącego gazu Szybki czas reakcji Robust wykonany ze stali nierdzewnej drut oplatający ze stali nierdzewnej. Zastosowania. Termopary sondy bagnetowej typu J są przeznaczone do bezpośredniej instalacji w procesie. Mocowanie bagnetowe sprawia, że nadają się one do zastosowań, w których końcówka czujnika termopary jest montowana bezpośrednio w wywierconym otworze lub zagłębieniu w maszynie. Typowe zastosowania obejmują pomiar temperatury w przemyśle tworzyw sztucznych i kauczuku, gdzie są stosowane do wytłaczania i odlewania
