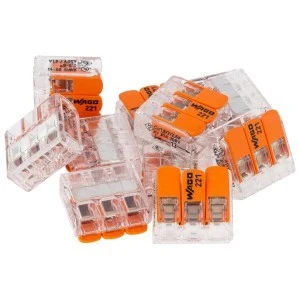

Szybkozłączka instalacyjna WAGO uniwersalna serii 221 COMPACT wyposażona w zacisk CAGE CLAMP® przeznaczona do łączenia przewodów jednodrutowych (tzw. drut) oraz wielodrutowych (tzw. linka).
Produkt ten znajduje zastosowanie przy łączeniu przewodów w puszkach elektroinstalacyjnych, technice oświetleniowej oraz w szafkach rozdzielczych i innych pracach elektroinstalacyjnych.
W odróżnieniu od obecnych na rynku złącz: „typu Wago”, „ala Wago” itp. jest to produkt oryginalny co zapewnia trwałość i bezpieczeństwo użytkowania.
- Rodzaj przewodu: jednodrutowy, wielodrutowy, linkowy
- Liczba zacisków: 3
- Liczba potencjałów: 1
- Przekrój przewodów: 0,5 - 6 mm²
- Napięcie znamionowe: 450V
- Prąd nominalny: 41A
1 komplet = 10 szt. Jeżeli chcesz zakupić 100 szt dokonaj zakupu 10 kompletów.
Bezpieczeństwo łączenia wszystkich rodzajów przewodów potwierdzone zostało dodatkowo przez międzynarodowe aprobaty (ENEC, UL): RosTest: AB24 B04007 oraz VDE: 40029794. Znak ENEC stanowi potwierdzenie bezpieczeństwa, uznane w Europie przez ponad 20 sygnatariuszy.
Najważniejsze zalety:
- Bardzo wysoki komfort obsługi
- Bardzo wysoka niezawodność połączeń
- Dzięki małym gabarytom oszczędność miejsca nawet do 40 % w porównaniu ze złączkami z serii 222 WAGO
- Idealne do zastosowania na niewielkiej przestrzeni
- Umożliwia montaż odizolowanych przewodów linkowych oraz przewodów jedno- i wielodrutowych w szerokim zakresie przekrojów
- Ułatwiona obsługa: odchylenie i opuszczenie dźwigni otwierającej zacisk jest możliwe przy użyciu niewielkiej siły
- Przezroczysta obudowa
- Możliwość dokonania pomiarów nawet przy podłączonych przewodach
Parametry elektryczne:
- napięcie znamionowe (II / 2): 450 V
- napięcie znamionowe udarowe (II / 2): 4 kV
- prąd znamionowy: 41 A
- parametry znamionowe zgodnie z: EN 60664
Parametry zacisku:
- technika podłączania przewodu: CAGE CLAMP®
- rodzaj montażu: dźwignia
- materiał podłączanego przewodu: miedź
- przekrój znamionowy: 6 mm²
- przewód jednodrutowy: 0,5 … 6 mm² / 20 … 10 AWG
- przewód wielodrutowy: 0,5 … 6 mm² / 20 … 10 AWG
- przewód linkowy: 0,5 … 6 mm² / 20 … 10 AWG
- długość odizolowania przewodu: 12 … 14 mm
- łączna liczba zacisków: 3
- łączna liczba potencjałów: 1
- rodzaj oprzewodowania: oprzewodowanie z boku
Wymiary:
- szerokość: 22,9 mm
- wysokość: 10,1 mm
- głębokość: 21,1 mm
Dane materiałowe:
- kolor: transparentny
- klasa palności zgodnie z UL 94: V2
- kolor elementu montażowego: pomarańczowy
- masa: 4 g
Warunki środowiskowe:
- temperatura otoczenia (praca): 85 … 85 °C
- temperatura dopuszczalna długotrwale: 105 … 105 °C
- oznaczenie T zgodnie z EN60998: T85
Przykłady zastosowań:
- indukcyjne czujniki zbliżeniowe
- ogrzewanie podłogowe
- instalacja nagłaśniająca
- silniki elektryczne
- lampy sufitowe
- podłączenia oprawy oświetleniowej
- urządzenia grzewcze
- sterowanie bramami
- podłączanie maszyn
- powielanie potencjałów
- żyrandole
- pompy zanurzeniowe
- żaluzje
