Szafy rackowe znajdują zastosowanie w sieciach teleinformatycznych, teletechnice, energetyce i przemyśle. Co raz częściej wykorzystywane są w sieciach CCTV, RTV-SAT oraz Audio-Video. Montowane w nich urządzenia opierają się o standard rack 19”, ale stanowią również podstawę dla urządzeń nierackowalnych, desktopowych jak multiswitche, rejestratory, wzmacniacze czy zasilacze. Do montażu wykorzystywane są wówczas dedykowane półki rack. Szafy umożliwiają właściwe rozmieszczenie urządzeń aktywnych i pasywnych oraz zapewniają optymalne warunki pracy tych urządzeń: chłodzenie, ochronę przed zanieczyszczeniami, jak również ochronę przed dostępem osób niepowołanych.

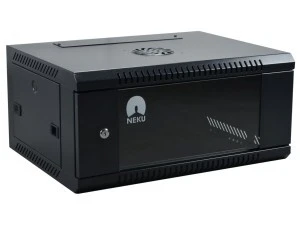

NEKU TS to seria solidnie wykonanych szaf rack charakteryzująca się optymalnym stosunkiem ceny do jakości produktów. Szafy te charakteryzuje nowoczesne i eleganckie wzornictwo, wysoka ergonomia przekładająca się na wygodę użytkowania, wydajnie zaprojektowana wentylacja pasywna. Szafy zgodne ze standardami: ANSI/EIA RS-310-D, IEC297-2, DIN41494; PART1, DIN41494; PART7, ETSI
Szafa dostarczana w jednym płaskim kartonie, przeznaczona do samodzielnego montażu.
Najważniejsze cechy:
- Konstrukcja spawana
- Wykonana z dobrej jakości blachy stalowej, malowanej proszkowo
- Możliwość montażu drzwi jako lewych bądź prawych (łatwy montaż zawiasów)
- Przednie drzwi przeszklone, z zamkiem
- Boki otwierane na zatrzaski (oraz opcjonalnie zamek, do dokupienia), zapewniające dostęp z każdej strony
- Pełny tył
- Otwory wentylacyjne na górze i dole szafy od frontu oraz po bokach
- Miejsce na wentylator wraz z otworami montażowymi na górze
- Wpusty kablowe na dole i górze szafki oprawione gąbką
- 4 szyny rack do montażu urządzeń (dwie z przodu, dwie z tyłu) z możliwością regulacji pozycji
- Oznaczone odstępy (1U) na listwach montażowych
- Złącza uziemiające w drzwiach i podstawie szafy
- Montaż na ścianie w 4 punktach na tylnym panelu za pomocą kołków (brak kołków w zestawie)
- W zestawie dwie pary kluczy oraz komplet śrub mocujących do szyn rack
CHARAKTERYSTYKA
- Rodzaj szafy: wisząca
- Wysokość użytkowa: 4U
- Szerokość użytkowa: 19"
- Wysokość zewnętrzna: 290 mm
- Szerokość zewnętrzna: 600 mm
- Głębokość: 450 mm
- Maksymalne obciążenie statyczne: 45 kg
- Waga szafy po złożeniu: 11 kg
- Kolor: czarny (RAL 9004)
- Drzwi frontowe (przednie): przeszklone (szkło hartowane 4mm) z zamkiem, możliwość prawo lub lewostronnego montażu
- Tył szafy: pełny ze stali
- Drzwi boczne (panele): zdejmowane, na zatrzaski, z możliwością zamontowania zamka (rozmiar M17) w miejscu plomby na środku panelu
DANE TECHNICZNE
- Maksymalny rozstaw profili montażowych: 355/375 mm (belki skierowane w tym samym lub przeciwnym kierunku)
- Maksymalna głębokość półki: 380 mm
- Listwy montażowe: 4 szyny rack do montażu urządzeń (dwie z przodu, dwie z tyłu) z numeracją jednostek U oraz możliwością regulacji pozycji
- Wpusty kablowe: na panelu górnym: 1 szt., na panelu dolnym: 1 szt.
- Wentylacja aktywna: miejsce na wentylator wraz z otworami montażowymi na górnym panelu
- Wentylacja pasywna: otwory wentylacyjne w dachu - na górze i na wszystkich krawędziach poza tyłem, podłogowe - na wszystkich krawędziach poza tyłem
- Kompatybilność: standard metryczny, ETSI oraz międzynarodowy 19”
- Montaż: szafa dostarczana w jednym płaskim kartonie, przeznaczona do samodzielnego montażu
- Dodatkowe informacje: montaż na ścianie w 2 punktach na tylnym panelu za pomocą kołków (brak kołków w zestawie), wpusty kablowe na dole i górze szafki oprawione gąbką
DANE MECHANICZNE
- Materiał: stal walcowana na zimno, malowana proszkowo
- Grubość szyn montażowych: 1,55 mm
- Grubość górnego i dolnego panelu: 1,0 mm
- Grubość drzwi tylnych: 1,25 mm
- Grubość bocznego panelu: 1,0 mm
- Grubość pozostałych elementów: 1,25 mm
- Stopień ochrony: IP20
- Zgodność z normami: ANSI/EIA RS-310-D, IEC60297-2, DIN41494; PART1, DIN41494; PART7
- Elementy dodatkowe: para kluczy oraz komplet 10 ocynowanych śrub montażowych M6 typu rack (uzbrojonych w kołnierze oraz podkładki) wraz z koszyczkami
