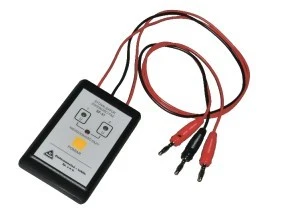

Sygnalizator zgodności faz SF-31 służy do wskazywania zależności fazowych pomiędzy dwoma układami wskazującymi obecność napięcia roboczego w rozdzielnicach SN wyposażonych w sygnalizatory napięcia lub przekaźniki blokady łączeniowej np.:SN-30 i PB-30 naszej produkcji oraz sygnalizatory VEGA 1.2.
Podłączenie SF-31 do w/w układów polega na:
– wetknięciu jego wtyków bananowych koloru czerwonego do wybranych gniazd fazowych 1-go i 2-go układu opisanych tym samym numerem fazy,
– wetknięciu wtyku bananowego koloru czarnego do któregokolwiek gniazda opisanego literą „N” 1-go lub 2-go układu.
Uruchomienie sygnalizatora następuje po naciśnięciu klawisza „POMIAR”. Każda z dwóch diod zielonych sygnalizuje obecność napięcia w mierzonych fazach, a zapalenie się czerwonej diody i włączenie sygnału akustycznego sygnalizuje niezgodność faz.
Dane Techniczne
| Napięcie dopuszczalne |
250V AC |
| Zasilanie |
9 V (bateria typu 6F22) |
| Oporność wejściowa |
1 M Ω |
| Wtyki bananowe |
średnica 4 mm |
| Długość przewodów |
60 cm standard |
| Stopień ochrony |
IP40 |
| Masa |
0,25 kg |
| Temperatura pracy |
od -20 o C do +50 o C |
