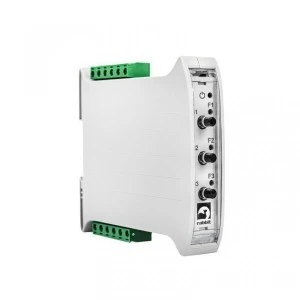

Sygnalizator stanu zabezpieczeń to urządzenie, które służy do wykrywania i sygnalizowania przepalonych wkładek bezpiecznikowych lub zabezpieczeń nadprądowych „S”. Status każdego zabezpieczenia będącego pod nadzorem jest monitorowany na bieżąco. Wykrywanie stanu awarii trwającego powyżej 2 sekund i obniżenia napięcia poniżej 160 V, optyczna sygnalizacja stanu pracy, praca w obowoach 1,2 lub 3 fazowych, montaż na szynę TH-35, szerokość 17,5 mm, separacja galwaniczna obwodów pomiarowych z obwodem zasilania urządzenia (dwa niezależne złącza: N, Np), możliwość pracy urządzenia z niezależnym źródłem zasilania np. UPC.
Parametry techniczne:
- napięcie zasilające: 230 V AC, +/- 10%, 50 Hz
- wymiary (szer./wys./gł.): 23 x 100 x 120 mm
- szerokość urządzenia: 1 moduł
- ilość wyjść: jedno wyjście bezpotencjałowe przekaźnikowe przełączne (SPDT)
- obciążalność prądowa wyjścia przekaźnikowego: AC1: 5 A/230 V AC, DC1: 5 A/24 V DC
- ilość monitorowanych zabezpieczeń: 3
- pobór mocy: maks. 1,5 W
- temperatura pracy: od -20⁰C do +70⁰C
- napięcie na wejściach pomiarowych: maks. 400 V AC
- stopień ochrony: IP20
- montaż na szynie DIN
- czas przełączenia przekaźnika: 2 sek.
