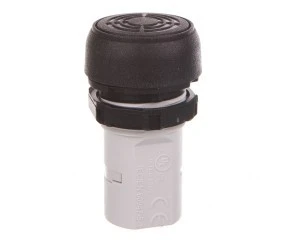

Jednoczęściowe sygnalizatory dźwiękowe wykorzystuje się do sygnalizacji dźwiękowej w układach automatyki i maszyn biorących udział w procesie produkcyjnym. Długa żywotność, niewielki pobór mocy, niewielkie wymiary i materiały dopuszczone na rynki Ameryki Północnej stanowią główną charakterystykę tych produktów.
Charakterystyka robocza
– częstotliwość znamionowa: 50…60Hz
– napięcie zasilania: 9..15VAC/DC, 18..30VAC/DC, 85..140VAC/DC, 185..265VAC/DC
– maksymalny pobór: 20mA-0,30W (typy 9..15VAC/DC), 15mA-0,40W (typy 18..30VAC/DC), 5,5mA-0,80W (typy 85..140VAC/DC), 3,5mA-0,95W (typy 185..265VAC/DC)
– minimalne napięcie zadziałania: >4V (typy 9..15VAC/DC), >8V (typy 18..30VAC/DC), >15V (typy 85..140VAC/DC), >25V (typy 185..265VAC/DC)
– napięcie udarowe Uimp: 4kV
– montaż w otworze Ø22mm przy użyciu gwintowanej nakrętki (Tmax = 2,3Nm), jak również na pokrywie obudowy LPZ
– trwałość: 30 000 godzin (przy ciągłym zasilaniu)
– podłączenie boczne przewodów
– warunki otoczenia:
• temperatura pracy: -25...+70°C
• temperatura składowania: -40...+85°C
– stopień ochrony LPCZS...:
• według IEC/EN: IP40 i IP20 od tyłu
– stopień ochrony LPCZS...IP:
• według IEC/EN: IP66, IP67, IP69K od przodu i IP20 od tyłu
• według UL: typ 1, 2, 3R, 4, 4X, 12, 12K od przodu.
Wykonane z poliamidu.
Maksymalny przekrój przewodów
Podłączenie przez 3 niezależne zaciski śrubowe:
– minimalny przekrój przewodu: 0,5mm2 / AWG24
– maksymalny przekrój przewodu: 2,5mm2 / AWG14
– maksymalny moment obrotowy dokręcania zacisków: 0,5Nm
– narzędzie: śrubokręt płaski: 0,6 x 3,5mm.
Certyfikaty: cULus, EAC, CCC.
Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, UL508, CSA C22.2 nr 14.
