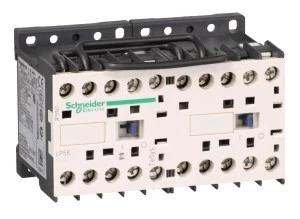

Stycznik nawrotny miniaturowy I=9A AC‑3, styk pom. 1NC, nap. cewki 24 V DC LP5K0901BW3

Stycznik nawrotny miniaturowy I=9A [AC-3], styk pom. 1NC, nap. cewki 24 V DC. Zakres: TeSys - opis skrócony: LP5K - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3, AC-4 - prezentacja urządzenia: zamontowany z rewersyjną szyną zasiliającą - liczba biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie pracy: <= 690 V AC 50/60 Hz dla obwód sygnalizacyjny, 690 V AC 50/60 Hz dla obwód mocy - [Ie] znamionowy prąd pracy: 16 A (<= 70 °C) przy 690 V AC AC-1 dla obwód mocy, 20 A (<= 50 °C) przy <= 440 V AC AC-1 dla obwód mocy, 9 A przy <= 440 V AC AC-3 dla obwód mocy - moc silnika w kW: 2,2 kW przy 220...230 V AC 50/60 Hz, 4 kW przy 380...415 V AC 50/60 Hz, 4 kW przy 440 V AC 50/60 Hz, 4 kW przy 480 V AC 50/60 Hz, 4 kW przy 500...600 V AC 50/60 Hz, 4 kW przy 660...690 V AC 50/60 Hz - wbudowane styki pomocnicze: 1 NC - kategoria przepięć: III - [Ith] znamionowy prąd cieplny: 10 A przy <= 50 °C dla obwód sygnalizacyjny, 20 A przy <= 50 °C dla obwód mocy - Irms znamionowy prąd załączany: 110 A AC dla obwód mocy zgodnie z IEC 60947, 110 A AC dla obwód mocy zgodnie z NF C 63-110, 110 A AC dla obwód sygnalizacyjny zgodnie z IEC 60947 - znamionowa zdolność zwarciowa: 110 A przy 220...230 V zgodnie z IEC 60947, 110 A przy 380...400 V zgodnie z IEC 60947, 110 A przy 415 V zgodnie z IEC 60947, 110 A przy 440 V zgodnie z IEC 60947, 70 A przy 660...690 V zgodnie z IEC 60947, 80 A przy 500 V zgodnie z IEC 60947 - [Icw] znamionowy wytrzymywany prąd krótkotrwały: 110 A 100 ms obwód sygnalizacyjny, 20 A <= 50 °C >= 15 s obwód mocy, 40 A <= 50 °C 3 min. obwód mocy, 45 A <= 50 °C 1 min. obwód mocy, 60 A <= 50 °C 30 s obwód mocy, 80 A <= 50 °C 10 s obwód mocy, 80 A 1 s obwód sygnalizacyjny, 85 A <= 50 °C 5 s obwód mocy, 90 A <= 50 °C 1 s obwód mocy, 90 A 500 ms obwód sygnalizacyjny - wartości znamionowe bezpiecznika skojarzonego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947, 10 A gG dla obwód sygnalizacyjny zgodnie z VDE 0660, 25 A aM dla obwód mocy, 25 A gG przy <= 440 V dla obwód mocy - [Ui] napięcie znamionowe izolacji: 600 V dla obwód mocy zgodnie z CSA C22.2 Nr 14, 600 V dla obwód mocy zgodnie z UL 508, 600 V dla obwód sygnalizacyjny zgodnie z CSA C22.2 Nr 14, 600 V dla obwód sygnalizacyjny zgodnie z UL 508, 690 V dla obwód mocy zgodnie z IEC 60947-4-1, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-4-1, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 - trwałość elektryczna: 0,18 Mcykli 20 A AC-1 przy Ue <= 440 V, 1,3 Mcykli 9 A AC-3 przy Ue <= 440 V - typ blokowania: mechaniczny - sposób montażu: płyta, szyna - normy: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - certyfikaty: CSA, UL - rodzaj zacisków: zaciski śrubowe 1 kabel (kable) 0.34...2.5 mm2 - sztywność kabla: giętki - z końcówka przewodu, zaciski śrubowe 1 kabel (kable) 0.75...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, zaciski śrubowe 1 kabel (kable) 1.5...4 mm2 - sztywność kabla: stały, zaciski śrubowe 2 kabel (kable) 0.34...1.5 mm2 - sztywność kabla: giętki - z końcówka przewodu, zaciski śrubowe 2 kabel (kable) 0.75...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, zaciski śrubowe 2 kabel (kable) 1.5...4 mm2 - sztywność kabla: stały - moment dokręcania: 1.3 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, 1.3 N.m - wł zaciski śrubowe - ze śrubokrętem płaska O 6 mm - czas pracy: 10...20 ms rozładowanie cewki i otwarcie NO, 30...40 ms ładowanie cewki i zamknięcie NO - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - wytrzymałość mechaniczna: 5 Mcykli. Zalety: Kompaktowa wydajność. TeSys k to kompletna gama styczników nawrotnych i liniowych, zapewniająca najlepszy współczynnik wydajność/kompaktowość i perfekcyjną integrację we wszystkich twoich aplikacjach.... Zastosowanie: - Przemysł, infrastruktura, budownictwo, itd., Proste systemy sterowania., Strefy wrażliwe na hałas, rozproszone zasilania sieciowe: cichy stycznik., Kompatybilny z wyjściami sterowników programowalnych: stycznik o małym poborze mocy..
