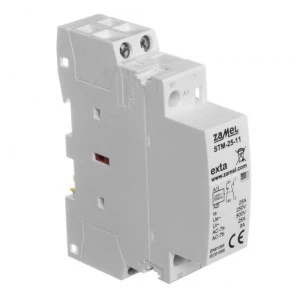

Stycznik modułowy cewka 25A 230V AC 1xNO 1xNC TH35 EXTA ZAMEL

Stycznik modułowy instalacyjny (elektromagnetyczny) to element wykorzystywany w automatyce i sterowaniu instalacji domowych oraz przemysłowych. Stycznik stosowany jest najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej. Zapewnia on separację galwaniczną pomiędzy układem sterowania a obciążeniem. Stycznik modułowy ZAMEL zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

Dane techniczne:

• Typ: STM-25-11
• Konfiguracja styków: 1 x NO + 1 x NC
• Maksymalny prąd obciążenia: 25A
• Napięcie cewki stycznika: 230 V AC
• Tolerancja napięcia zasilania: -15 ÷ +10 %
• Częstotliwość znamionowa napięcia zasilania: 50 / 60 Hz
• Zaciski zasilania cewki stycznika: A1, A2
• Zaciski zasilania odbiornika: 1, 2, R1, R2
• Maksymalny przekrój przewodów przyłączeniowych: 4 mm²
• Temperatura pracy: -5°C ÷ +60°C
• Wymiary [mm]: 68 x 18 x 81
• Waga [kg]: 0,115

Informacje znajdujące się w symbolu styczników ZAMEL

1. ST – Stycznik
2. M – Modułowy
3. 25 – prąd znamionowy stycznika: 25 – 25 A
4. 4 – konfiguracja styków – 4 styki NO
5. 0 – konfiguracja styków – 0 styków NC
