Stycznik instalacyjny to zaawansowane urządzenie elektryczne służące do zdalnego załączania i wyłączania obwodów elektrycznych.

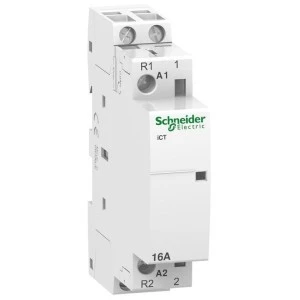

Stycznik modułowy Schneider Electric ACTI9 16A 2P 1NO+1NC to wszechstronne urządzenie, które zapewnia niezawodne sterowanie oświetleniem, ogrzewaniem i wentylacją, dzięki pełnej kompatybilności z akcesoriami sterującymi Acti9.
Spełnia normę IEC 61095, gwarantując wysoką jakość i bezpieczeństwo użytkowania, a jego system zatrzaskowy umożliwia łatwe połączenie elektryczne i mechaniczne między stycznikami do 25 A a urządzeniami pomocniczymi.
Najważniejsze funkcje:
- Kompatybilność ze wszystkimi akcesoriami sterującymi Acti9 do sterowania oświetleniem, ogrzewaniem i wentylacją
- Może być stosowany do obwodów sterowania i zdalnego przełączania małych silników, takich jak wentylatory, miksery
- Zgodność z normą IEC 61095
- Wskaźnik pozycji styku mechanicznego
- System zatrzaskowy do połączeń elektrycznych i mechanicznych między stycznikami do 25 A a ich urządzeniami pomocniczymi
Dane techniczne:
- Producent: Schneider
- Nazwa produktu: Acti9 iCT
- Typ produktu lub komponentu: Stycznik
- Skrócona nazwa urządzenia: iCT
- Zastosowanie urządzenia: Silniki-ogrzewanie-oświetlenie
- Poles: 2P
- Znamionowy prąd łączeniowy [Ie]: 16 A AC-7A; 6 A AC-7B
- Kombinacja styków: 1 NO + 1 NZ
- Rodzaj sieci: Prąd przemienny (AC)
- Typ sterowania: Zdalne sterowanie
- Napięcie sterujące [Uc]: 230...240 V AC 50 Hz
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Parametry uzupełniające:
- Częstotliwość sieci: 50 Hz
- [Ue] Znamionowe napięcie łączeniowe: 250 V prąd przemienny (AC) 50 Hz
- Największa moc: 1,2 W w 250 V prąd przemienny (AC)
- Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50 Hz
- Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
- Typ sygnału sterującego: Bistabilny
- Częstotliwość przełączania: 100 przełączeń/dzień
- Sygnalizacja lokalna: Wskaźnik aktywności
- Pobór mocy w stanie wstrzymania VA: 2,7 VA
- Moc rozruchu w VA: 9,2 VA
- Sposób montażu: Zatrzaskowy
- Podstawa montażowa: 35 mm szyna symetryczna DIN
- Szerokość w modułach 9 mm: 2
- Wysokość: 81 mm
- Szerokość: 18 mm
- Głębokość: 60 mm
- Kolor: Biały
- Trwałość mechaniczna: 1000000 cykli
- Moment dokręcania: Obwód sterowania: 0,8 N.m, Obwód zasilający: 0,8 N.m
- Zgodność produktu: IACTs
- Kod zgodności: ICT
- Segment rynku: Budynki mieszkalne, Małe obiekty handlowe
Trwałość elektryczna:
- 100000 cykli IEC/EN 61095 16 A 50 Hz AC-7A
- 30000 cykli IEC/EN 61095 6 A 50 Hz AC-7B
- 30000 cykli IEC/EN 61095 50 Hz AC-7C
- 100000 cykli EN/IEC 60947-4-1 50 Hz AC-1
- 30000 cykli EN/IEC 60947-4-1 50 Hz AC-3
- 30000 cykli EN/IEC 60947-4-1 50 Hz AC-5A
- 30000 cykli EN/IEC 60947-4-1 50 Hz AC-5B
Przyłącza - zaciski:
- Obwód sterowania: zaciski typu tunelowego, 2 kable 1,5 mm² sztywny
- Obwód zasilający: zaciski typu tunelowego, 1 kabel 1…4 mm² elastyczny
- Obwód zasilający: zaciski typu tunelowego, 1 kabel 1,5…6 mm² sztywny
- Obwód sterowania: zaciski typu tunelowego, 1 kabel 1,5…2,5 mm² sztywny
- Obwód sterowania: zaciski typu tunelowego, 2 kable 1,5…2,5 mm² elastyczny
Środowisko pracy:
- Normy: IEC/EN 61095
- Poziom hałasu: 30 dB
- Rozpraszanie ciepła: 0,9 W w 50/60 Hz
- Stopień ochrony IP: IP20 zgodnie z IEC 60529; IP40 (obudowa modułowa) zgodnie z IEC 60529
- Stopień zanieczyszczenia: 2
- Tropikalizacja: 2 zgodnie z IEC 60068-1
- Wilgotność względna: 95 % w 55 °C
- Wysokość pracy (w metrach nad poziomem morza): 2000 m
- Temperatura otoczenia dla pracy urządzenia: -5…60 °C
- Temperatura otoczenia dla przechowywania: -40…70 °C
