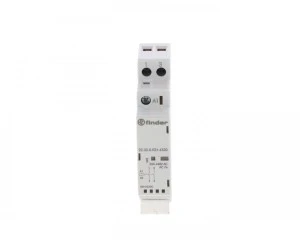

Stycznik modułowy 2Z 25A 24V AC/DC, wskaźnik zadziałania + LED, 17,5mm 22.32.0.024.4320

  • Indeks producenta:22.32.0.024.4320
  • Indeks TIM:0004-00010-50255
  • Ocena:
Cena:
Na zamówienie od TIM

Stycznik instalacyjny 25 A - 2 polowy

  • Materiał styku: AgSnO2
  • Konfiguracja styku: 2Z
  • Prąd znamionowy/maks. prąd załączenia: 25/120 A
  • Napięcie znamionowe: 250/440 V AC
  • Maks. moc łączeniowa dla AC1 / AC-7a (dla 1 zestyku przy 250 V): 6250 VA
  • Prąd znamionowy dla AC3 / AC-7b: 10 A
  • Maks. moc łączeniowa dla AC15 (dla 1 zestyku przy 230 V): 1800 VA
  • Obciążenie silnikiem 1-faz. (230 V AC): 1 kW
  • Prąd znamionowy dla AC-5a (dla 1 zestyku przy 250 V): 15A

FUNKCJE

  • Szerokość 17.5 mm
  • Zestyk zwierny z przerwą ≥ 3 mm, podwójna przerwa zestykowa
  • Możliwość pracy ciągłej dla cewki i zestyków
  • Zasilanie AC/DC (z warystorem ochronnym)
  • Bezpieczna separacja (zwiększona izolacja) pomiędzy cewką a zestykami
  • Wskaźniki zadziałania mechaniczny i LED w standardzie
  • Zgodne z normą EN 61095: 2009
  • Dostępne modułowe styki pomocnicze, szybki montaż z boku stycznika (styki pomocnicze w opcji 1Z+1R lub 2Z)
  • Do aplikacji kolejowych; materiały zgodne z charakterystykami właściwości palnych (EN 45545-2 + A1: 2016)
  • Do montażu na szynę DIN 35 mm (EN 60715)

Dane techniczne

CN
8536 49 00
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
Znamionowe napięcie pracy od/do [V] od
250
Znamionowe napięcie pracy [V]
250
Liczba styków zwiernych
2
Znamionowy prąd pracy [A]
25
Liczba modułów
1
PKWiU
27.12.24.0
Rodzaj napięcia zasilania
AC/DC
Rodzaj napięcia sterowania
AC/DC
Znamionowe napięcie pracy od/do [V] do
440
Głębokość wbudowania [mm]
60.8000
Liczba styków rozwiernych
0
Znamionowe napięcie wzbudzenia [V]
24
Maksymalna zdolność łączeniowa dla świetlówek [VA]
1800

Dane logistyczne

Ean
8012823355238
Szerokość opakowania [mm]
100
Waga z opakowaniem [kg]
0.10
Wysokość opakowania [mm]
30
Długość opakowania [mm]
120
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
