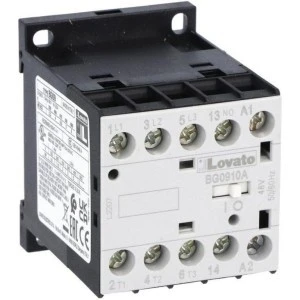

Dane techniczne:
- Producent: Lovato
- Symbol: 11BG0910A230
- Typ produktu: Styczniki
- Liczba pól: 3
- Typ cewki: Cewka AC 50/60Hz
- Znamionowe napięcie cewki [V]: 230
- Znamionowe napięcie izolacji Ui IEC/EN: 690V
- Znamionowe napięcie udarowe Uimp: 6kV
- Częstotliwość robocza: 25-400Hz
- Prąd roboczy Ith wg IEC (AC1) [A]: 20
- Prąd Ie/ moc robocza wg IEC (AC3) 400V [A/Kw]: 9A / 4.0Kw
- Moc silnika wg UL/CSA przy 480V [HP]: 5
- Rodzaj wbudowanych zestyków pomocniczych: 1NO
- Typ montażu: Śruba/szyna DIN 35 mm
- Max. liczba podłączonych jednocześnie kabli: 2
- Przekrój przewodu bez końcówki: 0,75-2,5mm2
- Przekrój przewodu z końcowką: 1,5-2,5mm2
- Trwałość elektryczna: 500000
- Trwałość mechaniczna: 20000000
Opis:
Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych. Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.
Styczniki mocy marki Lovato Electric ze względu na swoje zgodności z wieloma normami (np. IEC 61373, EN 60335) doskonale sprawdzą się do zastosowania w aplikacjach
- kolejowych
- profesjonalnej gastronomii
- sekcjach tworzących systemy fotowoltaiczne
Charakterystyka styczników mocy:
- Wersje z cewkami AC i DC w tych samych wymiarach.
- Szybki zatrzaskowy montaż akcesoriów
- Wyraźny wskaźnik położenie styków
- Do 4 zestyków pomocniczych
- Blokada mechaniczna o głębokości tylko 5mm
- Ministyczniki trzypolowe, czteropolowe
- Wersje z czterema torami głównymi 2NO+2NC
- Wysoko przewodzące zestyki pomocnicze z 4 punktami stykowymi.
- Zasilanie pomocnicze AC lub DC
- Wersje DC o niskim poborze mocy
- Zaciski śrubowe, wyprowadzenia Faston oraz do płytek obwodów drukowanych.
Wyprodukowano we Włoszech
Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.
W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
