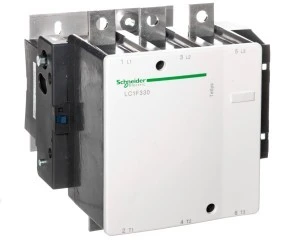

Stycznik mocy I=330A [AC-3], bez cewki. Zakres: TeSys - typ produktu: stycznik - opis skrócony: LC1F - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3 - liczba biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie pracy: <= 1000 V AC 50/60 Hz, <= 460 V DC - [Ie] znamionowy prąd pracy: 330 A (<= 55 °C) przy <= 440 V AC AC-3, 400 A (<= 40 °C) przy <= 440 V AC AC-1 - moc silnika w kW: 100 kW przy 220...240 V AC 50/60 Hz, 160 kW przy 1000 V AC 50/60 Hz, 160 kW przy 380...400 V AC 50/60 Hz, 180 kW przy 415 V AC 50/60 Hz, 200 kW przy 440 V AC 50/60 Hz, 200 kW przy 500 V AC 50/60 Hz, 220 kW przy 660…690 V AC 50/60 Hz - kategoria przepięć: III - [Icw] znamionowy wytrzymywany prąd krótkotrwały: 1300 A <= 40 °C 1 min., 1800 A <= 40 °C 30 s, 2650 A <= 40 °C 10 s, 750 A <= 40 °C 10 min., 900 A <= 40 °C 3 min. - wartości znamionowe bezpiecznika skojarzonego: 400 A aM przy <= 440 V, 500 A gG przy <= 440 V - [Ui] napięcie znamionowe izolacji: 1000 V zgodnie z IEC 60947-4-1, 1500 V zgodnie z VDE 0110 grupa C - strata mocy na biegun: 31 W AC-3, 44 W AC-1 - sposób montażu: płyta - normy: EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1, JEM 1038 - certyfikaty: BV, CCC, CSA, DNV, GL, LROS, RINA, RMRoS, UL - rodzaj zacisków: obwód mocy: drążek 2 x ( 30 x 5 mm), obwód mocy: zaciski oczkowo-pierścieniowe 1 kabel (kable) 240 mm2, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - z końcówka przewodu, Obwody sterowania: zaciski śrubowe 1 kabel (kable) 1...4 mm2 - sztywność kabla: stały - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...2.5 mm2 - sztywność kabla: giętki - z końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...4 mm2 - sztywność kabla: giętki - bez końcówka przewodu, Obwody sterowania: zaciski śrubowe 2 kabel (kable) 1...4 mm2 - sztywność kabla: stały - bez końcówka przewodu - moment dokręcania: obwód mocy: 35 N.m, Obwody sterowania: 1.2 N.m. Zalety: Możliwości potężnej oferty. Ten wyjątkowo kompaktowy stycznik model F więcej niż tylko spełnia twoje potrzeby na wysoką wydajność. W połączeniu z elektronicznym przekaźnikiem LR9 lub wyłącznikiem silnikowym GV7, styczniki te idealnie sprawdzają się jako rozruszniki silników, pozwalając na prosty wybór i wspólne akcesoria zwiększające elastyczność... Zastosowanie: - Przemysł, infrastruktura, budownictwo, itd.:, Sterowanie wszystkimi rodzajami silników w normalnych i trudnych warunkach serwisowych., Sterowanie obwodami o obciążeniach rezystancyjnych, indukcyjnych i pojemnościowych....
