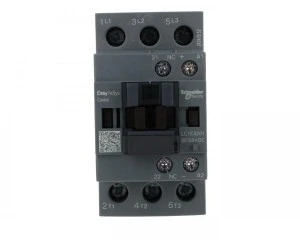

Stycznik mocy Easy TeSys Control AC‑3, 32A, 3P (1NC), cewka 24V DC LC1E3201BD
- Producent:SCHNEIDER
- Seria produktu:EASY TESYS
- Indeks producenta:LC1E3201BD
- Indeks TIM:0001-00019-26157
- Kategoria:Obudowy do wyłączników silnikowych
- Ocena:
Cena:
Stycznik mocy, Easy TeSys Control, AC-3, 32A, 3P (1NC), cewka 24V DC
Parametry:
| Znamionowy prąd łączeniowy [Ie] | 32A | dla 440V AC-3/AC-3e |
| Znamionowe napięcie łączeniowe [Ue] | <= 690 V | prąd przemienny (AC) 50/60 Hz |
| Moc silnika w kW | 15kW | dla 415...440V AC-3/Ac-3e |
| Napięcie sterowania cewki [Uc] | 24V | DC |
| Ilość styków głównych | 3NO | |
| Ilość styków pomocniczych | 1NC |
Opis serii
Seria styczników Easy TeSys Control zapewnia możliwości dostosowane do większości potrzeb związanych ze sterowaniem silnikami niskiego napięcia. Komponenty rozruszników silnikowych Easy TeSys Control zapewniają optymalną równowagę pomiędzy wydajnością a kosztami, bez pogorszenia jakości.
![]()
Zastosowania:
Przemysł opakowaniowy
Klimatyzacja, wentylacja, systemy grzewcze
Generatory
Pompy
Główne cechy wyłączników silnikowych Easy TeSys Power
Prostota i niezawodna kontrola
Zalety aparatury silnikowej Easy TeSys
Optymalna liczba akcesoriów do prostego i łatwego budowania niezbędnych rozwiązań
Najczęściej zadawane pytania
1. Jakie są dostępne napięcia sterujące cewek w stycznikach Easy TeSys Control? Czy jest dostepna cewka na prąd stały?
W stycznikach 3P LC1E106-95 (6-95A) dostępna jest cewka na 24VDC. Ma ona symbol BD.
Dostępne cewki i ich symbole przedstawione są w poniższych tabelach.
Styczniki 3P:
| 24 | 48 | 110 | 220 | 230 | 240 | 360 | 415 | 440 | ||
| LC1E06-300 | 50 Hz | B5 | E5 | F5 | M5 | - | U5 | Q5 | N5 | R5 |
| 60 Hz | B6 | - | F6 | M6 | - | - | Q6 | - | R6 | |
| LC1E06-95 | 50/60Hz | B7 | E7 | F7 | M7 | P7 | - | Q7 | - | - |
| DC | BD | - | - | - | - | - | - | - | - | |
| LC1E120-300 | 50/60Hz | - | - | F7 | M7 | - | U7 | Q7 | - | - |
| LC1E400-630 | 50/60Hz | - | E7 | F7 | M7 | - | U7 | Q7 | N7 | R7 |
Styczniki 4P:
| Volts | 24 | 48 | 110 | 220 | 230 | 240 | 380 | 400 | 415 | |
| LC1E06-05 | 50/60Hz | B7 | E7 | F7 | M7 | P7 | U7 | Q7 | V7 | N7 |
2. Dlaczego do stycznika LC1E** nie została dostarczona papierowa instrukcja? Do czego służy kod QR na urządzeniu?
Papierowe instrukcje nie są już dostarczane z produktami. Dokumentacja urządzenia jest dostępna online, po zeskanowaniu umieszczonego na urządzeniu kodu QR.
3. Do jakich obciążeń można stosować styczniki serii Tesys Easy LC1E?
Styczniki Easy TeSys Control mają następnujące kategorie użytkowania:
- AC-1: obciążenia AC ze współczynnikiem mocy cos φ co najmniej równym 0,95 (obciążenie rezystancyjne, ogrzewanie, dystrybucja itp.).
- AC-3: silniki klatkowe z wyłączaniem podczas normalnej pracy silnika.
- AC-3e: wysokosprawne silniki klatkowe IE3/ IE4 z wyłączaniem podczas normalnej pracy silnika
4. Czy styczniki Easy TeSys Control LC1E mają wbudowane styki pomocnicze?
Styczniki 3P LC1E06****- LC1E38**** mają wbudowany jeden styk pomocniczy NO lub NC.
Kolejne 2 cyfry symbolu stycznika oznaczają:
01 -> 1NC
10-> 1NO
Czyli, np. LC1E0610P7 posiada wbudowany styk pomocniczy 1NO, a LC1E0601P7 styk pomocniczy 1NC.
Styczniki 3P LC1E40**- LC1E160** mają wbudowane styki 1NO + 1NC.
Styczniki 3P powyżej LC1E160 oraz 4P nie posiadają wbudowanych styków pomocniczych.
