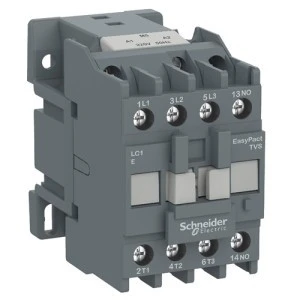

Stycznik mocy Easy TeSys Control 32A, AC‑3, 3P (1NC), cewka 230V AC, 50/60Hz LC1E3201P7

Cena:
Na zamówienie od TIM
Niezawodna kontrola w atrakcyjnej cenie

Stycznik mocy, Easy TeSys Control, 32A, AC-3, 3P (1NC), cewka 230V AC, 50/60Hz

LC1E3201P7

Parametry:

Znamionowy prąd łączeniowy [Ie] 32A dla 440V AC-3/AC-3e
Znamionowe napięcie łączeniowe [Ue]  <= 690 V prąd przemienny (AC) 50/60 Hz
Moc silnika w kW 15kW dla 415...440V AC-3/Ac-3e
Napięcie sterowania cewki [Uc] 230V AC 50/60Hz
Ilość styków głównych 3NO
Ilość styków pomocniczych 1NC
* Pozostałe parametry w karcie katalogowej do pobrania.

Opis serii

Seria styczników Easy TeSys Control zapewnia możliwości dostosowane do większości potrzeb związanych ze sterowaniem silnikami niskiego napięcia. Komponenty rozruszników silnikowych Easy TeSys Control zapewniają optymalną równowagę pomiędzy wydajnością a kosztami, bez pogorszenia jakości.

Zastosowania:

Zastosowania

Przemysł opakowaniowy

Klimatyzacja, wentylacja, systemy grzewcze

Generatory

Pompy

Główne cechy wyłączników silnikowych Easy TeSys Power

Prostota i niezawodna kontrola

Zalety aparatury silnikowej Easy TeSys

Optymalna liczba akcesoriów do prostego i łatwego budowania niezbędnych rozwiązań

Najczęściej zadawane pytania

Pytanie

1. Jakie są dostępne napięcia sterujące cewek w stycznikach Easy TeSys Control? Czy jest dostepna cewka na prąd stały?

W stycznikach 3P LC1E106-95 (6-95A) dostępna jest cewka na 24VDC. Ma ona symbol BD. Dostępne cewki i ich symbole przedstawione są w poniższych tabelach.

Styczniki 3P:

24 48 110 220 230 240 360 415 440
LC1E06-300 50 Hz B5 E5 F5 M5 - U5 Q5 N5 R5
60 Hz B6 - F6 M6 - - Q6 - R6
LC1E06-95 50/60Hz B7 E7 F7 M7 P7 - Q7 - -
DC BD - - - - - - - -
LC1E120-300 50/60Hz - - F7 M7 - U7 Q7 - -
LC1E400-630 50/60Hz - E7 F7 M7 - U7 Q7 N7 R7

Styczniki 4P:

Volts 24 48 110 220 230 240 380 400 415
LC1E06-05 50/60Hz B7 E7 F7 M7 P7 U7 Q7 V7 N7
Pytanie

2. Dlaczego do stycznika LC1E** nie została dostarczona papierowa instrukcja? Do czego służy kod QR na urządzeniu?

Papierowe instrukcje nie są już dostarczane z produktami. Dokumentacja urządzenia jest dostępna online, po zeskanowaniu umieszczonego na urządzeniu kodu QR.

Pytanie

3. Do jakich obciążeń można stosować styczniki serii Tesys Easy LC1E?

Styczniki Easy TeSys Control mają następnujące kategorie użytkowania:

  • AC-1: obciążenia AC ze współczynnikiem mocy cos φ co najmniej równym 0,95 (obciążenie rezystancyjne, ogrzewanie, dystrybucja itp.).
  • AC-3: silniki klatkowe z wyłączaniem podczas normalnej pracy silnika.
  • AC-3e: wysokosprawne silniki klatkowe IE3/ IE4 z wyłączaniem podczas normalnej pracy silnika

Pytanie

4. Czy styczniki Easy TeSys Control LC1E mają wbudowane styki pomocnicze?

Styczniki 3P LC1E06****- LC1E38**** mają wbudowany jeden styk pomocniczy NO lub NC.
Kolejne 2 cyfry symbolu stycznika oznaczają:
01 -> 1NC
10-> 1NO
Czyli, np. LC1E0610P7 posiada wbudowany styk pomocniczy 1NO, a LC1E0601P7 styk pomocniczy 1NC.
Styczniki 3P LC1E40**- LC1E160** mają wbudowane styki 1NO + 1NC.
Styczniki 3P powyżej LC1E160 oraz 4P nie posiadają wbudowanych styków pomocniczych.

Dane techniczne

CN
85364900
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
32
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
230
PKWiU
27.12.24.0
Rodzaj napięcia sterowania
AC
Znamionowa moc pracy przy AC-3, 400 V [kW]
15
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
1
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
230

Dane logistyczne

Ean
3606480894695
Szerokość opakowania [mm]
85
Waga z opakowaniem [kg]
0.46
Wysokość opakowania [mm]
57
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
