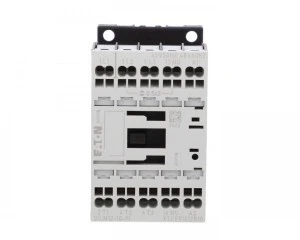

Stycznik mocy DILM12‑10(42V50HZ,48V60HZ)‑PI 3P 380 V 400 V 5.5 kW 1Z 42 V AC Push‑In 199242
- Producent:EATON
- Seria produktu:PI
- Indeks producenta:199242
- Indeks TIM:0001-00015-48044
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Stycznik mocy
DILM12‑10(42V50HZ,48V60HZ)‑PI 3P 380 V 400 V 5.5 kW 1Z 42 V AC Push‑In
199242
Występują w dwóch technologiach łączeniowych — z zaciskami
śrubowymi oraz zaciskami wtykowymi Push‑in przyspieszającymi okablowanie.
Posiadają 1 wbudowany styk pomocniczy NO lub NC, styczniki
z zaciskami Push‑in mają dwa wbudowane styki pomocnicze NO oraz NC.
Styczniki sterowane napięciem stałym DC, posiadają wbudowany układ ochronny
w urządzeniu.
Styczniki sterowane poprzez napięcie DC, standardowo od 17A, mają
wbudowaną cewkę elektroniczną charakteryzującą się niskim poborem mocy.
Mogą być rozbudowywane o przednie styki pomocnicze oraz boczne
styczniki pomocnicze.
Mogą być łączone w prosty i szybki sposób z wyłącznikami
silnikowymi PKZ poprzez specjalny adapter mechaniczno‑elektryczny.
Zobacz video na temat styczników DILM
50% szybszy montaż niż przy użyciu innych zacisków.
Oszczędności kosztów przy instalacji i uruchomieniu.
Odporność na wibracje i wstrząsy.
Mniejszą potrzebę konserwacji.
Zabezpieczenie przed luzowaniem i wzrostem rezystancji.
Te same wymiary (szerokość i wysokość) co w stycznikach ze
śrubowymi zaciskami.
Pełną certyfikację CE/CCC/UL/CSA, umożliwiająca używanie ich jako
rozrusznika UL Typu E.
Sterowanie silnikami
Seria DILM służy do sterowania silnikami, czyli obciążeniami
indukcyjnymi.
Dla wszystkich branż przemysłu
Znajdują swoje zastosowanie w budowie maszyn, liniach
produkcyjnych, utrzymaniu ruchu, wszystkich branżach
przemysłu — do montażu w rozdzielnicach i panelach
sterowniczych urządzeń i maszyn.
Sterowanie odbiornikami rezystancyjnymi i oświetleniem
Dzięki wysokim parametrom technicznym styczniki DILM można wykorzystać
także do sterowania odbiornikami rezystancyjnymi (grzałki), czy różnego rodzaju
oświetleniem.
Kategoria użytkowa AC‑1 i AC‑3
Odpowiedni dla napięcia do 1 000 V
Niska moc trzymania i przyciągania cewki
Kompaktowy rozmiar
Styki pomocnicze: dwa NO, dwa NC
Liczba styków głównych zwiernych: 3
Liczba styków pomocniczych rozwiernych: 0
Rodzaj napięcia sterowniczego: AC
Rodzaj przyłącza obwodu głównego: Zacisk sprężynowy
Seria produktu: DILM
Wersja modułowa: Nie
Znamionowy prąd pracy Ie dla AC‑1, 400 V [A]: 14
Znamionowa moc pracy przy AC‑3, 400 V [kW]: 5.5000
Znamionowy prąd pracy Ie przy AC‑3, 400 V [A]: 12
Nowo zastosowana technologia wtykowa Push‑in w stycznikach DILM pozwala na szybkie
i proste połączenie kabla z zaciskiem stycznika bez użycia
narzędzi — wystarczy jedno wciśnięcie! Pozwala to skrócić do minimum
etap instalacji i uruchomienia urządzenia. Ponadto zaciski wtykowe Push‑in
wytrzymują większe siły wyciągania niż konwencjonalne zaciski sprężynowe i są
bardzo odporne na wstrząsy oraz wibracje w stosunku
do zacisków śrubowych. Dzięki tym cechom zapewniają trwałe, skuteczne
i bezpieczne połączenie elektryczne.
Mogą być wykorzystywane do odłączenia sieci lokalnych, pracy
napędów sterowanych przetwornikami, przewodzenia prądów indukcyjnych
i pojemnościowych bez ich przełączania oraz izolacji galwanicznych części
systemów w przypadku zastosowania falowników/przetworników.
Narzędzie do doboru styczników, wyłączników silnikowych
oraz przekaźników przeciążeniowych do układów rozruchu bezpośredniego,
nawrotnego i typu gwiazda‑trójkąt.
