Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.
Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą
- silników,
- oświetleniem,
- ogrzewaniem
oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.

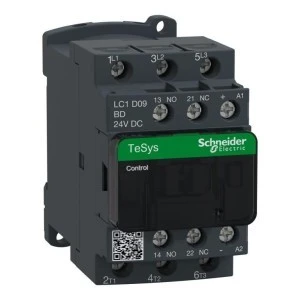

Prezentowany stycznik posiada cewkę 24V DC.
Najważniejsze cechy:
- Nowoczesny wygląd i styl wszystkich maszyn
- Zaprojektowane z myślą o wymaganiach zastosowań przemysłowych i HVAC
- Łatwiejsza instalacja i obsługa z użyciem śrub wielostandardowych
- Zgodność z normą IEC60335-1, zwiększona odporność na ogień i pomocnicze akcesoria przeciwpyłowe
- Cyfrowa dokumentacja techniczna dostępna dla klienta
Dane techniczne:
- Producent: Schneider
- Gama produktów: TeSys Deca
- Typ produktu lub komponentu: Stycznik mocy
- Skrócona nazwa urządzenia: LC1D
- Zastosowanie: Obciążenie rezystancyjne, Sterowanie silnikiem
- Kategoria użytkowania: AC-4, AC-1, AC-3, AC-3e
- Opis biegunów: 3P
- [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz; Obwód zasilający: <= 300 V prąd stały (DC)
- [Uc] Napięcie obwodu sterowania: 24 V prąd stały (DC)
- Wysokość: 77 mm
- Szerokość: 45 mm
- Głębokość: 95 mm
- Masa produktu: 0,48 kg
Znamionowy prąd łączeniowy [Ie]
- 9 A (at <60 °C) przy <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający
- 25 A (at <60 °C) przy <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający
- 9 A (at <60 °C) przy <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Parametry Uzupełniające
- Kod zgodności: LC1D
- Kombinacja styków: 3 NO
- Pokrywa ochronna: Z
- Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 25 A (przy 60 °C) dla obwodu zasilającego; 10 A (przy 60 °C) dla obwodu sygnalizacyjnego
- Znamionowy prąd wyłączalny: 250 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947
- Średnia impedancja: 2,5 mΩ - Ith 25 A 50 Hz dla obwodu zasilającego
- Strata mocy na biegun: 1,56 W AC-1; 0,2 W AC-3; 0,2 W AC-3e
- Kategoria przepięciowa: III
- Stopień zabrudzenia: 3
- Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947
- Poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykli stycznika z obciążeniem nominalnym zgodnie z EN/ISO 13849-1; B10d = 20000000 cykli stycznika z obciążeniem mechanicznym zgodnie z EN/ISO 13849-1
- Trwałość mechaniczna: 30 M cykli
- Trwałość elektryczna: 2 M cykli 9 A AC-3 przy Ue <= 440 V; 0,6 M cykli 25 A AC-1 przy Ue <= 440 V; 2 M cykli 9 A AC-3e przy Ue <= 440 V
- Rodzaj napięcia sterującego: DC STANDARD
- Technologia cewki: Wbudowana dwukierunkowa dioda tłumiąca
- Pobór mocy przyciąganie w W: 5,4 W 20 °C
- Pobór mocy przy podtrzymaniu w W: 5,4 W w 20 °C
- Maksymalna częstotliwość pracy: 3600 cykli/h przy <60 °C
- Konfiguracja styku pomocniczego: 1 NO + 1 NC
- Rodzaj styków pomocniczych: Typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1; Typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
- Częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
- Minimalne napięcie wyłączeniowe: 17 V dla obwodu sygnalizacyjnego
- Minimalny prąd łączeniowy: 5 mA dla obwodu sygnalizacyjnego
- Rezystancja izolacji: > 10 MΩ dla obwodu sygnalizacyjnego
- Normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1: Klauzula 30.2, IEC 60335-2-40: Aneks JJ, UL 60335-2-40: Aneks JJ, CSA C22.2 No 60947-4-1
- Certyfikaty produktu: UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
- Stopień ochrony IP: IP20 płyta czołowa zgodnie z IEC 60529
- Działanie ochronne: TH zgodnie z IEC 60068-2-30
- Odporność klimatyczna: Zgodnie z IACS E10 ekspozycja na wilgoć i ciepło, zgodnie z IEC 60947-1 Aneks Q kategoria D ekspozycja na wilgoć i ciepło
- Wysokość pracy (w metrach nad poziomem morza): 0...3000 m
- Odporność ogniowa: 850 °C zgodnie z IEC 60695-2-1
- Ognioodporność: V1 zgodnie z UL 94
