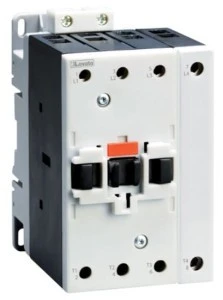

Stycznik mocy 4P 70 A AC1 cewka 48 VAC 50/60 Hz BF40T4A048

Stycznik mocy 4-polowy 70 A AC1, 40 A AC3

Cewka 48 VAC 50/60 Hz

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);

- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 70 A

Prąd roboczy Ie:

70 A AC-1 (≤40°C), 60 A AC-1 (≤55°C), 50 A AC-1 (≤70°C)

40 A AC-3 (≤440V ≤55°C)

24 A AC-4 (400V)

Znamionowa moc robocza AC-1 (T≤40°C)

26 kW przy 230 VAC

46 kW przy 400 VAC

58 kW przy 500 VAC

79 kW przy 690 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe U_imp: 8 kVAC

Temperatura pracy: -40 … +70 °C

Temperatura składowania: -50 … +80 °C
