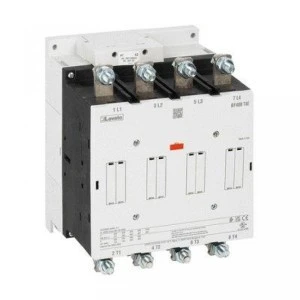

Stycznik mocy 4P 450A w AC1, cewka 60...130VAC/DC BF265T4E110

Cena:
Na zamówienie od TIM

Stycznik mocy 4 polowy 450A AC1, 265A AC3

Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC

Zakres zasilania cewki: 60...130 VAC/DC.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.

(na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych)

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 450A

Prąd roboczy Ie:

450A AC-1 (≤40°C)

265A AC-3 (≤440VAC ≤55°C)

125A AC-4 (400VAC)

Znamionowa moc robocza AC-1 (T≤40°C)

170 kW przy 230VAC

296 kW przy 400VAC

326 kW przy 500VAC

511 kW przy 690VAC

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. +80°C

Trwałość mechaniczna 5 000 000 cykli

Trwałość elektryczna 900 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

Znamionowy prąd pracy przy AC-4, 400 V [A]
125
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
60
Znamionowe napięcie sterowania Us dla DC [V] od
60
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
60
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
265
Liczba styków głównych zwiernych
4
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC/DC
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
130
Znamionowe napięcie sterowania Us dla DC [V] do
130
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
130
Znamionowa moc pracy przy AC-3, 400 V [kW]
132
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
450
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Rodzaj przyłącza obwodu głównego
Połączenie szynowe

Dane logistyczne

Ean
8013975312575
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
