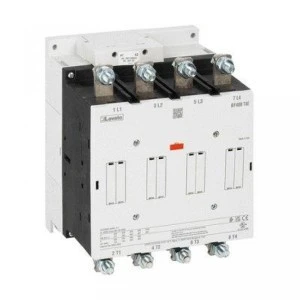

Stycznik mocy 4 polowy 450A AC1, 265A AC3
Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC
Zakres zasilania cewki: 250…500 VAC/DC.
Podstawowe akcesoria do stycznika:
- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe
- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.
(na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych)
- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)
Znamionowe napięcie izolacji Ui IEC/EN 1 000V
Znamionowe napięcie udarowe Uimp 8kV
Prąd roboczy termiczny Ith 450A
Prąd roboczy Ie:
450A AC-1 (≤40°C)
265A AC-3 (≤440VAC ≤55°C)
125A AC-4 (400VAC)
Znamionowa moc robocza AC-1 (T≤40°C)
170 kW przy 230VAC
296 kW przy 400VAC
326 kW przy 500VAC
511 kW przy 690VAC
Temperatura pracy: min. -40°C maks. +70°C
Temperatura składowania min. -50°C maks. +80°C
Trwałość mechaniczna 5 000 000 cykli
Trwałość elektryczna 900 000 łączeń
Pozycja montażowa normalna – płaszczyzna pionowa
Pozycja montażowa dozwolona - ±30°
* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
