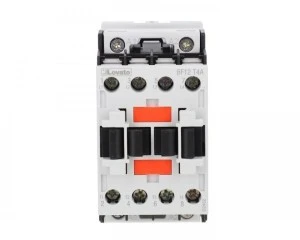

Stycznik mocy 4P 28A AC1 cewka 230V AC 50/60 Hz 0Z 0R BF12T4A230

Cena:
3 szt.
Wysyłka w 24h

Stycznik mocy 4 polowy 28A AC1

Cewka 230VAC 50/60Hz

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5002 (przednia)

- przekaźniki termiczne: seria RF38…

Podstawowe parametry techniczne:

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd roboczy termiczny Ith 28A

Prąd roboczy Ie:

28A AC-1 (≤40°C)

12A AC-3 (≤440VAC ≤55°C)

7,9A AC-4 (400VAC)

Znamionowa moc robocza AC-1 (T≤40°C)

10 kW przy 230VAC

18 kW przy 400VAC

23 kW przy 500VAC

32 kW przy 690VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. +80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 2 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

Masa 358 g

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

CN
8536508000
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
230
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
230
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
4
Liczba styków pomocniczych rozwiernych
0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
230
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
28
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC

Dane logistyczne

Ean
8013975161487
Szerokość opakowania [mm]
47
Waga z opakowaniem [kg]
0.36
Wysokość opakowania [mm]
86
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
