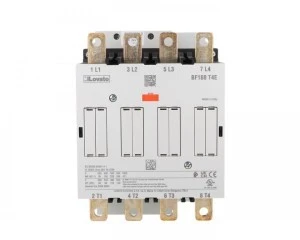

Stycznik mocy 4P 250A w AC1 cewka 100...250VAC/DC BF160T4E230

Cena:
8 szt.
Wysyłka w 24h
Stycznik mocy 4 polowy 250A AC1, 160A AC3

Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC

Zakres zasilania cewki od 100 do 250 VAC/DC.

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.

Na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych.

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 250A

Prąd roboczy Ie:

250A AC-1 (≤40°C)

160A AC-3 (≤440VAC ≤55°C)

75A AC-4 (400VAC)

Znamionowa moc robocza AC-1 (T≤40°C)

95 kW przy 230VAC

165 kW przy 400VAC

206 kW przy 500VAC

284 kW przy 690VAC

411 kW przy 1000VAC

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. 80°C

Trwałość mechaniczna 10 000 000 cykli

Trwałość elektryczna 1 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

CN
8536508000
Znamionowy prąd pracy przy AC-4, 400 V [A]
56
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
100
Znamionowe napięcie sterowania Us dla DC [V] od
100
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
100
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
160
Znamionowa moc pracy przy AC-3, 400 V [kW]
75
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
250
Znamionowe napięcie sterowania Us dla DC [V] do
250
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
250
Liczba styków głównych zwiernych
4
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
250
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Rodzaj napięcia sterowania
AC/DC

Dane logistyczne

Ean
8013975300350
Szerokość opakowania [mm]
190
Waga z opakowaniem [kg]
4.08
Wysokość opakowania [mm]
190
Długość opakowania [mm]
240
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
