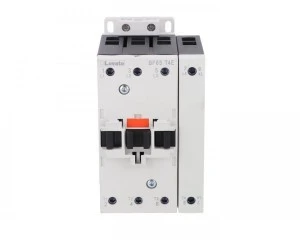

Stycznik mocy 4P 100 A AC1 cewka 20‑48V AC/DC 0Z 0R BF65T4E024
- Producent:LOVATO
- Seria produktu:STYCZNIKI BF
- Indeks producenta:BF65T4E024
- Indeks TIM:0004-00012-49911
- Kategoria:Styczniki mocy AC
- Ocena:
Stycznik mocy 4-polowy 100 A AC1, 65 A AC3
Cewka 20...48 VAC/DC
Podstawowe akcesoria:
- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);
- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);
- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)
Podstawowe dane techniczne:
Prąd roboczy termiczny umowny Ith: 100 A
Prąd roboczy Ie:
100 A AC-1 (≤40°C), 80 A AC-1 (≤55°C), 70 A AC-1 (≤70°C)
65 A AC-3 (≤440V ≤55°C)
31 A AC-4 (400V)
Znamionowa moc robocza AC-1 (T≤40°C)
38 kW przy 230 VAC
65 kW przy 400 VAC
82 kW przy 500 VAC
114 kW przy 690 VAC
Znamionowe napięcie izolacji Ui: 1 000 VAC
Znamionowe napięcie udarowe Uimp: 8 kVAC
Temperatura pracy: -40 … +70 °C
Temperatura składowania: -50 … +80 °C
