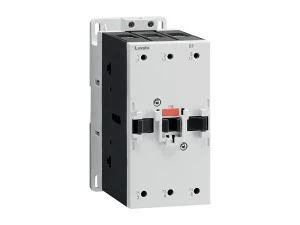

Stycznik mocy 3P 95 A AC3 cewka 400 VAC 50/60Hz BF9500A400

Stycznik mocy 3-polowy 140 A AC1, 95 A AC3

Cewka 400 VAC 50/60 Hz

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);

- blokady mechaniczne: BFX5400 (montaż z boku stycznika), BFX5401 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5403 (montaż na stycznikach)

- przekaźniki termiczne – serie RF110…

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 140 A

Prąd roboczy Ie:

140 A AC-1 (≤40°C), 115 A AC-1 (≤55°C), 100 A AC-1 (≤70°C)

95 A AC-3 (≤ 440 VAC ≤55°C)

45 A AC-4 (400V)

Znamionowa moc robocza AC-3 (T≤55°C) :

30 kW przy 230 VAC

55 kW przy 400 VAC

55 kW przy 440 VAC

90 kW przy 690 VAC

45 kW przy 1 000 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe U_imp: 8 kVAC

Temperatura pracy: -40 … +70 °C

Temperatura składowania: -50 … +80 °C
