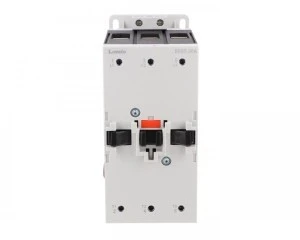

Stycznik mocy 3P 95 A AC3 cewka 230 VAC 50/60Hz BF9500A230

Cena:
Na zamówienie od TIM

Stycznik mocy 3-polowy 140 A AC1, 95 A AC3

Cewka 230 VAC 50/60 Hz

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);

- blokady mechaniczne: BFX5400 (montaż z boku stycznika), BFX5401 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5403 (montaż na stycznikach)

- przekaźniki termiczne – serie RF110…

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 140 A

Prąd roboczy Ie:

140 A AC-1 (≤40°C), 115 A AC-1 (≤55°C), 100 A AC-1 (≤70°C)

95 A AC-3 (≤ 440 VAC ≤55°C)

45 A AC-4 (400V)

Znamionowa moc robocza AC-3 (T≤55°C) :

30 kW przy 230 VAC

55 kW przy 400 VAC

55 kW przy 440 VAC

90 kW przy 690 VAC

45 kW przy 1 000 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe Uimp: 8 kVAC

Temperatura pracy: -40 … +70 °C

Temperatura składowania: -50 … +80 °C

Dane techniczne

CN
8536508000
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
230
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
95
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
230
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
PKWiU
27.33.11.0
Znamionowa moc pracy przy AC-3, 400 V [kW]
55
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
140
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC

Dane logistyczne

Ean
8013975238721
Szerokość opakowania [mm]
150
Waga z opakowaniem [kg]
16.00
Wysokość opakowania [mm]
85
Długość opakowania [mm]
180
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
