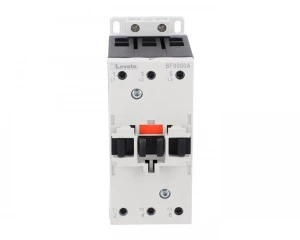

Stycznik mocy 3-polowy 115 A AC1, 80 A AC3
Cewka 24 VAC 50/60 Hz
Podstawowe akcesoria:
- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);
- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);
- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)
- przekaźniki termiczne – seria RF82 …
Podstawowe dane techniczne:
Prąd roboczy termiczny umowny Ith: 115 A
Prąd roboczy Ie:
115 A AC-1 (≤40°C), 95 A AC-1 (≤55°C), 80 A AC-1 (≤70°C)
80 A ((≤ 440VAC ≤55°C)
38 A AC-4 (400V)
Znamionowa moc robocza AC-3 (T≤55°C) :
22 kW przy 230 VAC
45 kW przy 400 VAC
45 kW przy 440 VAC
55 kW przy 690 VAC
37 kW przy 1 000 VAC
Znamionowe napięcie izolacji Ui: 1 000 VAC
Znamionowe napięcie udarowe Uimp: 8 kVAC
Temperatura pracy: -50 … +70 °C
Temperatura składowania: -60 … +80 °C
