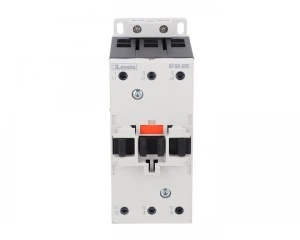

Stycznik mocy 3P 80 A AC3 cewka 100...250 VAC/DC BF8000E230

Cena:
1 szt.
Wysyłka w 24h

Stycznik mocy 3-polowy 115 A AC1, 80 A AC3

Cewka 100...250 VAC/DC

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);

- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)

- przekaźniki termiczne – seria RF82 …

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 115 A

Prąd roboczy Ie:

115 A AC-1 (≤40°C), 95 A AC-1 (≤55°C), 80 A AC-1 (≤70°C)

80 A AC-3 (≤ 440VAC ≤55°C)

38 A AC-4 (400V)

Znamionowa moc robocza AC-3 (T≤55°C) :

22 kW przy 230 VAC

45 kW przy 400 VAC

45 kW przy 440 VAC

55 kW przy 690 VAC

37 kW przy 1 000 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe Uimp: 8 kVAC

Temperatura pracy: -50 … +70 °C

Temperatura składowania: -60 … +80 °C

Dane techniczne

CN
8536508000
Rodzaj napięcia sterowania
AC/DC
Wersja modułowa
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
250
Znamionowe napięcie sterowania Us dla DC [V] do
250
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
250
Liczba styków pomocniczych rozwiernych
0
Liczba styków głównych rozwiernych
0
Znamionowa moc pracy przy AC-3, 400 V [kW]
45
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
80
PKWiU
27.33.11.0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
100
Znamionowe napięcie sterowania Us dla DC [V] od
100
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
100
Znamionowy prąd pracy przy AC-4, 400 V [A]
38
Liczba styków pomocniczych zwiernych
0
Liczba styków głównych zwiernych
3
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
115

Dane logistyczne

Ean
8013975224076
Szerokość opakowania [mm]
120
Waga z opakowaniem [kg]
1.05
Wysokość opakowania [mm]
60
Długość opakowania [mm]
150
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
