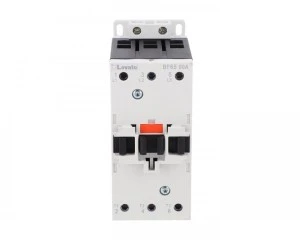

Stycznik mocy 3P 65 A AC3 cewka 110 VAC 50/60 Hz 0Z 0R BF6500A110

Stycznik mocy 3-polowy 100 A AC1, 65 A AC3

Cewka 110 VAC 50/60 Hz

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);

- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)

- przekaźniki termiczne – seria RF82 …

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 100 A

Prąd roboczy Ie:

100 A AC-1 (≤40°C), 80 A AC-1 (≤55°C), 70 A AC-1 (≤70°C)

65 A AC-3 (≤440V ≤55°C)

31 A AC-4 (400V)

Znamionowa moc robocza AC-3 (T≤55°C) :

18,5 kW przy 230 VAC

30 kW przy 400 VAC

37 kW przy 440 VAC

45 kW przy 690 VAC

30 kW przy 1 000 VAC

Znamionowa moc robocza AC-1 (T≤40°C)

38 kW przy 230 VAC

65 kW przy 400 VAC

82 kW przy 500 VAC

114 kW przy 690 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe U_imp: 8 kVAC

Temperatura pracy: -40 … +70 °C

Temperatura składowania: -50 … +80 °C
