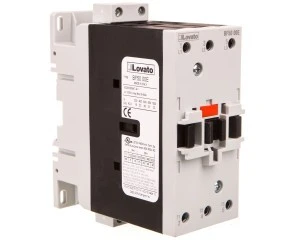

Stycznik mocy 3P 50A AC3 cewka 100...250 VAC/DC BF5000E230

Stycznik mocy 3-polowy 90 A AC1, 50 A AC3.

Cewka 100...250 VAC/DC (cewka uniwersalna, możliwość zasilania napięciem przemiennym AC i stałym DC)

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);

- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)

- przekaźniki termiczne – seria RF82 …

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 90 A

Prąd roboczy Ie:

90 A AC-1 (≤40°C), 75 A AC-1 (≤55°C), 65 A AC-1 (≤70°C)

28 A AC-4 (400V)

Znamionowa moc robocza AC-3 (T≤55°C) :

15 kW przy 230 VAC

22 kW przy 400 VAC

30 kW przy 440 VAC

37 kW przy 690 VAC

18 kW przy 1 000 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe U_imp: 8 kVAC

Temperatura pracy: -50 … +70 °C

Temperatura składowania: -60 … +80 °C
