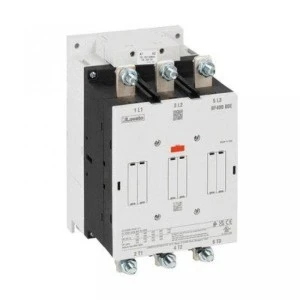

Stycznik mocy 3P 400A w AC3, cewka 250...500VAC/DC BF40000E400

Cena:
Na zamówienie od TIM

Stycznik mocy 3 polowy 400A AC3, 600A AC1

Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC

Zakres zasilania cewki 250…500VAC/DC.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.

Na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych.

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

- przekaźniki termiczne: seria RF420…

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 600A

Prąd roboczy Ie:

600 A AC-1 (≤40°C)

400 A AC-3 (≤440VAC ≤55°C)

190 A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

110 kW przy 230VAC

200 kW przy 400VAC

250 kW przy 500VAC

315 kW przy 690VAC

200 kW przy 1000VAC

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. +80°C

Trwałość mechaniczna 5 000 000 cykli

Trwałość elektryczna 900 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

Wersja modułowa
Rodzaj napięcia sterowania
AC/DC
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
600
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
250
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
500
Znamionowe napięcie sterowania Us dla DC [V] od
250
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
250
Rodzaj przyłącza obwodu głównego
Połączenie szynowe
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
400
Znamionowa moc pracy przy AC-3, 400 V [kW]
200
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Znamionowy prąd pracy przy AC-4, 400 V [A]
190
Znamionowe napięcie sterowania Us dla DC [V] do
500
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
500

Dane logistyczne

Ean
8013975312711
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
