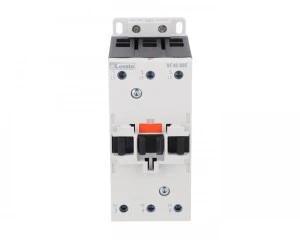

Stycznik mocy 3-polowy 70 A AC1, 40 A AC3
Cewka 20...48 VAC/DC
Podstawowe akcesoria:
- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);
- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);
- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)
- przekaźniki termiczne – seria RF82 …
Podstawowe dane techniczne:
Prąd roboczy termiczny umowny Ith: 70 A
Prąd roboczy Ie:
70 A AC-1 (≤40°C), 60 A AC-1 (≤55°C), 50 A AC-1 (≤70°C)
40 A (≤440V ≤55°C) AC-3
24 A AC-4 (400V)
Znamionowa moc robocza AC-3 (T≤55°C) :
11 kW przy 230 VAC
18,5 kW przy 400 VAC
22 kW przy 440 VAC
3 kW przy 690 VAC
18,5 kW przy 1 000 VAC
Znamionowe napięcie izolacji Ui: 1 000 VAC
Znamionowe napięcie udarowe Uimp: 8 kVAC
Temperatura pracy: -40 … +70 °C
Temperatura składowania: -50 … +80 °C
