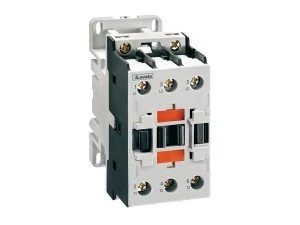

Stycznik mocy 3P 32 A AC3 cewka 220 VDC BF3200D220

Cena:
Na zamówienie z Magazynu Zewnętrznego

Stycznik mocy 3 polowy 32 A AC3, 56 A AC1

Cewka 220 VDC

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5001 (boczna, z 2 stykami R), BFX5002 (przednia)

- przekaźniki termiczne: seria RF38…

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd roboczy termiczny Ith 56 A

Prąd roboczy Ie:

56 A AC-1 (≤40°C)

32 A AC-3 (≤440VAC ≤55°C)

13,5 A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

8,8 kW przy 230VAC

16 kW przy 400VAC

20 kW przy 500VAC

22 kW przy 690VAC

Znamionowa moc robocza AC-1 (T≤40°C)

21 kW przy 230VAC

36 kW przy 400VAC

45 kW przy 500VAC

62 kW przy 690VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. 80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 1 600 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

CN
8536508000
Znamionowy prąd pracy przy AC-4, 400 V [A]
13,5
Znamionowe napięcie sterowania Us dla DC [V] od
220
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
32
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
DC
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla DC [V] do
220
Znamionowa moc pracy przy AC-3, 400 V [kW]
16
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
56
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe

Dane logistyczne

Ean
8013975166666
Szerokość opakowania [mm]
90
Waga z opakowaniem [kg]
0.50
Wysokość opakowania [mm]
50
Długość opakowania [mm]
110
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
