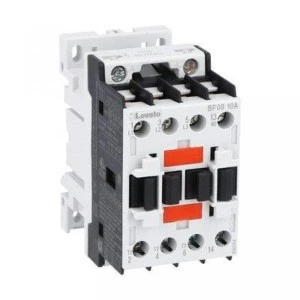

Stycznik mocy 3P 25A 12,5 kW przy 400 VAC AC3, cewka 42 VAC 50/60Hz, 1Z 0R BF2510A042

Cena:
Na zamówienie z Magazynu Zewnętrznego

Stycznik mocy 3 polowy 25A AC3, 32A AC1

Wbudowany zestyk pomocniczy 1Z

Cewka 42VAC 50/60Hz

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5002 (przednia)

- przekaźniki termiczne: seria RF38…

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd roboczy termiczny Ith 32A

Prąd roboczy Ie:

32A AC-1 (≤40°C)

25A AC-3 (≤440VAC ≤55°C)

10A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

7,0 kW przy 230VAC

12,5 kW przy 400VAC

15 kW przy 500VAC

11 kW przy 690VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. 80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 2 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

PKWiU
27.33.11.0
Liczba styków głównych zwiernych
3
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
32
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
42
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowy prąd pracy przy AC-4, 400 V [A]
10
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
25
Znamionowa moc pracy przy AC-3, 400 V [kW]
12.5000
Liczba styków pomocniczych zwiernych
1
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
42
Wersja modułowa
Rodzaj napięcia sterowania
AC

Dane logistyczne

Ean
8013975164280
Szerokość opakowania [mm]
40
Waga z opakowaniem [kg]
0.10
Wysokość opakowania [mm]
60
Długość opakowania [mm]
20
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
